如何对洁净室气流进行测试?

文章来源:http://www.iwuchen.com/  2012年07月10日  点击数:8874

如何对洁净室气流进行测试?


洁净室气流测试主要包括:气流流型、气流流向和气流平行度测试。

我们进行洁净室气流流型(单向流)的检测,明确洁净室内的设备或设施对气流的影响,选择或改善气流流型使之产生最小的湍流(涡流),增加洁净室最大的自净能力或恢复率,缩短自净时间。

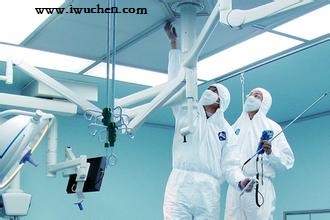

洁净室气流测试

洁净室气流测试方案及特点:
气流流形的检测应按以下步骤进行:


 1 布置测点:
    1)垂直单向流洁净室选择纵、横剖面各一个,以及距地面高度0.8m、1.5m的水平面各一个;水平单向流洁净室选择纵剖面和工作区高度水平面各一个,以及距送、回风墙面0.5和房间中心处等3个横剖面,所有面上的测点间距均为0.2m~1m;
    2)乱流洁净室选择通过代表性送风口中心的纵、横剖面和工作区高度的水平面各一个,剖面上的测点间距为0.2m~0.5m,水平面上测点间距为0.5m~1m。两个风口之间的中线上应有测点。


 2 测定方法:用发烟器或悬挂单丝线的方法逐点观察和记录气流流向,并可用量角器量出角度,发烟源可用超声波雾化(0.5um~50um水雾)的去离子(DI)水、喷射方法生成的乙醇或二醇、固态二氧化碳(干冰)等,在高强度光源下示踪。在确保对人和物无伤害时可以四氯化钛(TiCl4)作示踪粒子。


气流流向的检测方法如下:
  1 当要检测一个区域的定向流流向时,应在该区域头尾之间,分段立杆,杆上不同高度挂有单丝线,或者发烟,按照测定气流流型同样方法,观测定向流流向并记录。也可分段接力发烟,目测绘制或摄影、摄像。
  2 当要检测一个洁净室的定向流流向时,应在该室门口至排(回)风口之间设立测干,方法同上。


流线平行性应按照以下方法检测:
  1 用单丝线观测送风平面的气流流向,每台过滤器对应一个观察点。
  2 用量角器测定气流流向偏离规定方向的角度,避免人的干扰。
