风淋室

风淋室(货淋室)是一种通用性较强的局部净化设备,安装于洁净室与非洁净室之间的隔墙处,用于人员或物体进入洁净区时的吹淋除尘。使用后可有效地减少尘源进入洁净区,使洁净区保持正常的工作状态。吹淋室(风淋室)是用于吹除人、物表面附着的尘埃、同时起气闸作用,防止未经净化的空气进入洁净区域,是对人身、物料净化和防止室外空气侵入洁净区的有效设备,可与洁净室和洁净厂房配套使用。风淋室可按照用户需要配加热器,冬天可以加热,温度可调,风淋室除有一定净化效果外,它作为进入洁净区的一个分界,还有警示作用,有利于规范洁净室人员在洁净室内的活动。

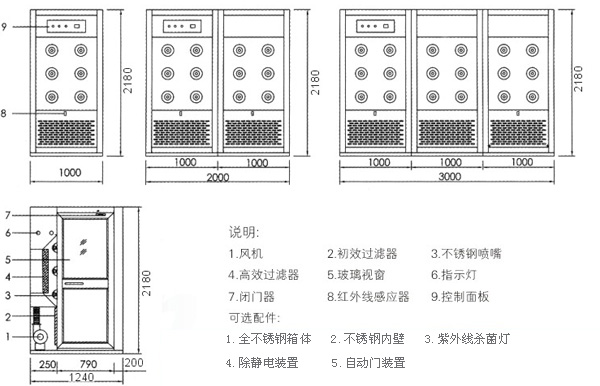

普通双人双吹风淋室结构示意图:

双人双吹风淋室结构图

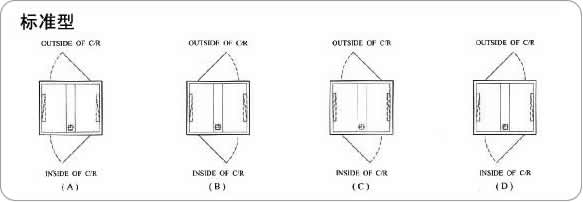

双人双吹风淋室开门方向图:


风淋通道开门方向

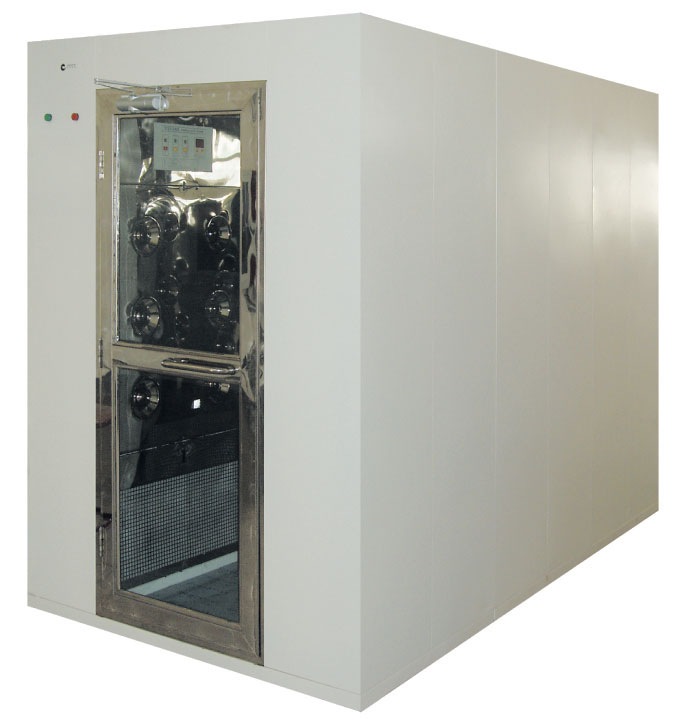

自动风淋室结构图:

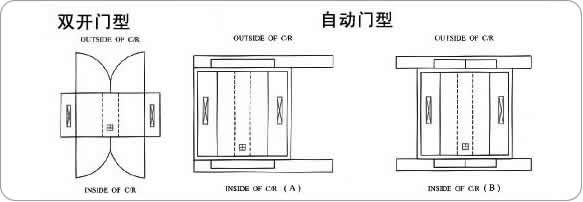

货淋室开门方式


货淋室介绍:
货淋室是货物进入洁净室所必需的通道,它利用高速的洁净气流吹落并清除进入洁净室人身服装或物料表面上附着尘埃粒子。进出风淋室的门是不能同时开启的,可以兼起气阀作用,防止外部空气进入洁净室,并使洁净室维持正压状态;货淋室经高效过滤器过滤后的洁净气流由可旋转喷嘴从各个方向喷射至货物、人体上,有效而迅速清除尘埃粒子,再由初、高效过滤器过滤后重新循环到风淋区域内。

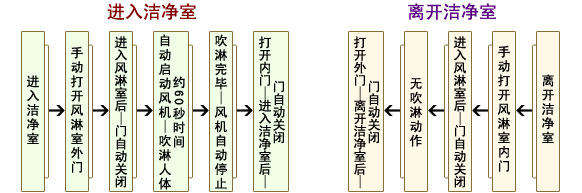

风淋室操作流程:


风淋室使用流程




风淋室(货淋室)特点:
1.光电感应控制,实行自动吹淋。可有效隔离人员及物品表面尘埃带入洁净室。
2.先进智慧型电脑PLC控制模组,故障低,系统安全稳定。
3.LED指示荧幕及触控式面模设计,方便浴尘时间及各项功能之操作。
4.循环式设计设计,保证非吹淋状态时风淋区的洁净。
5.双门电动连锁,实行强制吹淋,双门可做成自动移门。
6.可接受用户的特殊设计、可制作成防爆型风淋室。
7.承接气闸式、缓冲式的特殊设计、制造。
风淋室分类(按照使用材质):
钢板系列风淋室,不锈钢系列风淋室,彩钢板系列风淋室,外钢板内不锈钢系列风淋室,
风淋室(货淋室)吹淋方式:
吹淋方式:单侧吹淋、双侧吹淋、三侧吹淋、顶吹淋。
风淋室(货淋室)工作流程:


双人双吹风淋室参数说明:
1. 标准型双吹风淋外型尺寸:1400*1500*2180内部尺寸790*1430*1910;适用人数最多2-3人;
2. 箱体采用优质的冷轧钢板制造,表面静电喷塑处理,美观大方,底板不锈钢板制做,耐磨擦,易清洁;
3. 风淋风机1台 380V  50Hz  1150W,风淋室采用初、高效双重净化过滤;
4. 有隔板高效过滤器1只,915*610*69,过滤效率99.99%0.3um,初效过滤器采用无纺滤料,过滤效率G4;
5. 不锈钢单开门两扇,采用EVA材料,密封性能高,带玻璃视窗,5mm玻璃,门上安装闭门器,自动关闭,
6. SUS不锈钢喷淋嘴,嵌入式安装,喷淋嘴方向可调节180度。喷淋嘴数量, 12个,喷淋嘴直径30mm.出风口风速达到18-24m/s快速吹除人身上的灰尘;
7. 红外线自动感应器。自动感应吹淋,吹淋过程中进出门互锁,吹淋完毕后出门自动解锁;人员进入无尘室。
8. 电路控制:先进的集成电路板控制,LED显示吹淋时间,时间继电器0~99秒可调,触摸式微动开关;
9. 风淋室安装有高科技语音提示系统,提示完成整个吹淋过程,提高净化效果;
10.风淋室采用模块设计方案该设备结构合理分段组装,可根据自己的要求加长或缩短便于运输,组装极为方便。


iwuchen常规风淋室参考说明:

项目

单人双吹风淋室

双人双吹流风淋室

多人双吹流风淋室

外形尺寸(L×W×H)(mm)

1400×1000×2180

1400×2000×2180

1400×3000×2180

内部尺寸(L×W×H)(mm)

790×930×1910

790×1930×1910

790×2930×1910

适合人数

1-2

2-4

3-6

风机电源、功率

380V/50Hz/1100W(1)

380V/50Hz/1100W(2)

380V/50Hz/1100W(3)

风机风量(m3/h)

1300

1300

1300

风机转速(r/min)

2800

2800

2800

不锈钢喷嘴

12PCS

24PCS

36PCS

风速(m/s)

>=25-30

>=25-30

>=25-30

噪音(dB)在设备外1m

62

62

62

高效
过滤器

尺寸(mm)

610×610×120

610×610×120

610×610×120

效率(%)

99.99%@0.3μm

99.99%@0.3μm

99.99%@0.3μm

风量(m3/h)

1000

1000

1000

初阻力(Pa)

220

220

220

粗效
过滤器

尺寸(mm)

775×380×17

775×380×17

775×380×17

效率级别

G3

G3

G3

效率

75%@5μm

75%@5μm

75%@5μm

初阻力(Pa)

30

30

30

设备
总参数

电源

380V/50Hz

380V/50Hz

380V/50Hz

功率(Kw)

1.5

2.5

3.5
