医药厂房洁净室风速风量测定及换气次数计算规程

文章来源:http://www.iwuchen.com/  2015年10月24日  点击数:5268


医药厂房洁净室风速风量测定及换气次数计算规程


目的:建立医药厂房洁净室风速、风量测定及换气次数计算的标准操作规程。

范围:适用于洁净室风速、风量测定及换气次数的计算。

责任:设备动力部负责实施。

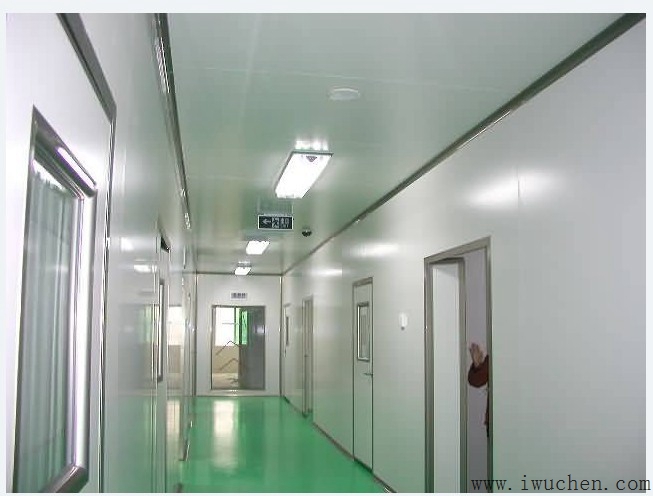

医药厂房洁净室

内容:

1.在对洁净室进行的各项检测中,风量、风速检测必须首先进行,空气净化调节系统的各项效果必须是在设计的风量、风速条件下获得的。


2.风量检测前,必须首先检查风机运行是否正常,系统中各部件安装是否正确,有无障碍(如过滤器有无被堵、挡),所有阀门应固定在一定的开启位置上,并且必须实际测量被测风口、风管尺寸。


3.对于单向流(层流)洁净室采用截面平均风速和截面积乘积的方法确定送风量。其中垂直单向流(层流)洁净室的测定截面取距地面0.8m的水平截面;水平单向流(层流)洁净室取距送风面0.5m的垂直截面。截面上测点间距不应大于2m,测点数应不少于5个,均匀布置。检测仪器可选用热球风速仪。


4.对于乱流洁净室,采用风口法或风管法确定送风量。


5.对于安装过滤器的风口,根据风口形式可选用辅助风管,即用硬质板材做成与风口内截面相同,长度等于2倍风口边长的直管段。连接于过滤器风口外部,在辅助风管出口平面上,按最少测点数不少于5点均匀布置测点,用热球风速仪测定各点风速。以风口截面平均风速乘以风口净截面积确定风量。


         送风口平均风速=

各测量点风速之和

   测量点数

送风口风量(m3/h)=平均风速(m/s)×风口通风面积(m2)×3600


6.对于矩形风管,将测定截面分成若干个相等的小截面,每个截面应尽可能接近正

方形,边长最好不大于200mm,测点设于小截面中心,但整个截面上的测点数不宜少于3个。

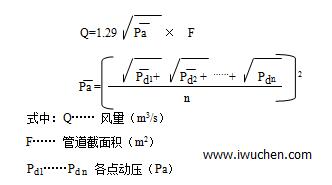

对于圆形风管,应按等面积圆环法划分测定截面和确定测定点数。在风管外壁上开孔,以便插入热球风速仪测杆或毕托管,用毕托管时先测定动压,然后由下式确定风量。



7.换气次数的计算:

 换气次数的计算是将每小时的总送风量除以房间的空间体积,计算公式为:


         换气次数(次/h)=

各送风口风量之和(m3/h)

房间面积(m2)×高度




附表:洁净室风速风量及换气次数测试记录


                                                                                            编号:ER-1024-00

记录号:                                                                                                              第   页 共   页

测试区域


测试单位


测试目的


测试状态


测试日期


环境温度


相对湿度


测试依据


检验仪器


校验日期


有效期





序号

房间名称

洁净级别

送风口编号

送风口风速(m/s)

送风口面积(m2)

风量(m3/h)

房间面积

(m3)

换气次数(次/h)

标准规定(次/h)

结果

备注

1

2

3

4

5

6

7

8

9

平均



























































































































































结论:

备注:


              复核人:                                                     检测人:
