洁净室漏风量测试说明

文章来源:http://www.iwuchen.com/  2014年01月23日  点击数:4295

我公司提供的洁净室风量测试分类

       ?  风管漏风量测试

       ?  中央空调机组等设备漏风量测试

       ?  房间漏风量测试

       ?  运用FM200的机房密封性、维持时间测试

       ?  地送风系统漏风量测试

       ?  大型电机腔体等密闭容器泄漏量测试

       ?  其他节能泄漏测试

  洁净室漏风量测试

  漏风量测试通常被用于节能、洁净领域和中央空调机组设备漏风量测试。《通风与空调工程施工质量验收规范》GB50243-2002、《组合式空调机组》GB/T14294-93、 《建筑节能工程施工质量验收规范》GB50411-2007、EN12237 建筑物通风- 管道系统- 圆形金属管道强度& 泄漏、EN1507 建筑物通风-矩形金属管道-强度&泄漏要求、EUROVENT 2/2 金属通风管道分散系统的空气泄漏率  等标准都做出了漏风量测试的规定。

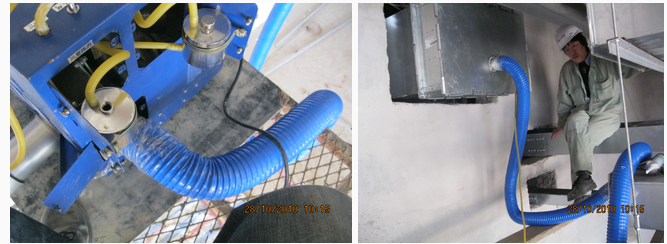

  风管漏风测试仪,它是漏风量的专用设备,适用于宾馆、饭店以及公用 工程通风空调系统中风管、空调机、防火阀、调节阀等严密性质量的测试。

  其测试原理采用应用文氏管,已经通过了中国计量科学研究院做的定型鉴定和样品试验,获得了北京市技术监督局颁发的型式批准证书,通过了建设部组织的产品鉴定。

  技术参数:

  测试漏风量范围: 3L/s—132L/s

  测试压力范围: 0Pa—2500Pa

  功率: 1500 W

  电机转速: 0 — 16300r / m i n

  适用电源: 220V AC

  测试精度: 5%

部分相关规范:

《通风与空调工程施工质量验收规范》GB50243-2002

  6.2.8风管系统安装完毕后,应按系统类别进行严密性检验,漏风量应符合设计与本规范第4.2.5 条的规定。风管系统的严密性检验,应符合下列规定:

  1 低压系统风管的严密性检验应采用抽检,抽检率为5%,且不得少于1 个系统。在加工工艺得到保证的前提下,采用漏光法检测。检测不合格时,应按规定的抽检率做漏风量测试。

  中压系统风管的严密性检验,应在漏光法检测合格后,对系统漏风量测试进行抽检,抽检率为20%,且不得少于1 个系统。

  高压系统风管的严密性检验,为全数进行漏风量测试。

  系统风管严密性检验的被抽检系统,应全数合格,则视为通过;如有不合格时,则应再加倍抽检,直至全数合格。

  2 净化空调系统风管的严密性检验,1~5 级的系统按高压系统风管的规定执行;6~9 级的系统按本规范第4.2.5 条的规定执行。

  检查数量:按条文中的规定。检查方法:按本规范附录A 的规定进行严密性测试。

  4。2.5   风管必须通过工艺性的检测或验证,其强度和严密性要求应符合设计或下列规定:

  1、风管的强度应能满足在1.5倍工作压力下接缝处无开裂;

  2、矩形风管的允许漏风量应符合以下规定:

  低压系统风管   QL≤0.1056P^0.65

  中压系统风管      QM≤0.0352P^0.65

  高压系统风管      QH≤0.0117P^0.65

  式中QL、QM、QH-系统风管在相应工作压力下,单位面积风管单位时间内的允许漏风量[m?/(h?┫)];

  P??????指风管系统的工作压力(Pa)。

  3、低压、中压圆形金属风管、复合材料风管以及采用非法兰形式的非金属风管的允许漏风量,应为矩形风管规定值的50%;

  4、砖、混凝土风道的允许漏风量不应大于矩形低压系统风管规定值的1.5倍;

  5、排烟、除尘、低温送风系统按中压系统风管的规定,1~5级净化空调系统按高压系统风管的规定。

表4.1.5 风管系统类别划分


系统类别
系统工作压力P(Pa)
密封要求
低压系统 P≤500 接缝和接管连接处严密
中压系统 500<P≤1500 接缝和接管连接处增加密封措施
高压系统 P>1500 所有的拼接缝和接管连接处,均应采取密封措施


《组合式空调机组》GB/T14294-93
第5.3.5条
   ……用于洁净空调系统的机组,机组内静压应保持1000Pa,洁净度低于1000级时,机组漏风率不大于2%;洁净度高于等于1000级时,机组漏风率不大于1%;
