无尘室(区)风速、风量与换气次数测试规程

目的:规定无尘室(区)风速、风量与换气次数的测试条件、测试方法,规范测试操作,确保测试结果的准确性。

范围:适用于公司无尘室(区)的风速、风量与换气次数的测试。

责任人:环境监测员、QA、中心化验室主任、质量保证室主管。

内容:

1、测试仪器:

1.1风速仪

最小刻度或读数不应大于0.02m/S。透用于单向流无尘室风速测试及套管法、风口法的风速测试。

1.2风流量罩

应带有流量计,可直接得出风量。适宜乱流无尘室的风速、风量与换气数的测试。

2、测试条件:

2.1在对无尘室验收时,风量风速检测必须首先进行,净化空调各项项效果必须是在设计的风量风速条件下获得。

2.2风量检测前必须检查风机运行是否正常,系统中各部件安装是否正确,有无障碍,所有阀门应固定在一定的开启位置上,且必须实际测量被测风口、风管尺寸。

2.3在空调系统正常运转不少于30分钟后进行测试。

2.4采用任何方法测定任何无尘室风口风量(风速)时,风口上的任何配件、饰物一律保持原样。

3、测试方法

3.1对于单向流无尘室,可采用截面平均风速(V)和截面积乘积(S)的方法确定送风量。垂直单向流无尘室的测定截面取距地面0.8m的无阻碍面(孔板、格栅除外)的水平截面,如有阻隔面,该测定截面应抬高至阻隔面之上0.25m;水平单向流无尘室取距送风面0.5m的垂直于地面的截面,截面上测点间距不应大于1m,一般取0.3m。测点数应不少于20个,均匀布置。参考无尘室:http://www.iwuchen.com/

3.2对于非单向流无尘室,内安装过滤器的风口可采用套管法、风量罩法测定风量,为测定回风口或新风口风量,也可用风口法。

3.2.1套管法

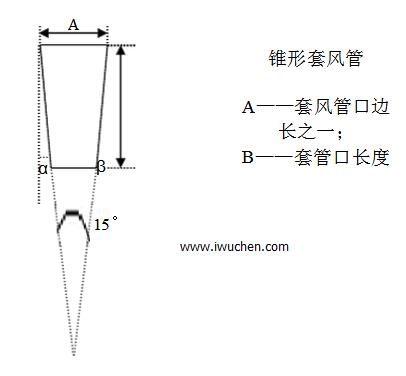

可用轻质板材或膜材做成与风口内截面相同或相近、长度大于2倍风口边长的直管段作为辅助风管,连接于过滤器风口外部,在套管出口平面上,均匀划分小方格,方格边长不大于200mm,在方格中心设测点,但最小测点数不少于6点。也可采用锥形套管,上口与风口截面相同或相近,下口面积不小于上口面积的一半,长度宜大于1.5倍风口边长,侧壁与垂直面的倾斜角(α)不宜大于7.5°,以测定截面平均风速,乘以测定截风面净面积算出风量。


3.2.2风量罩法

本法系选用带流量计的风量罩测定风速、风量,该法可直接得出风量。风量罩面积应接近风口面积。测定时应将风量罩口完全罩住过滤器或出风口,风量罩边与接触面应严密无泄漏。

3.2.3风口法

测新风量、回风量等负压风量时,如受环境条件限制,无法采用套管或风量罩,也不能在风管上检测时,则可用风口法。

风口上有网、孔板、百叶等配件时,测定面应距其约50mm,测定面积按风口面积计算,测点数3.2.1的规定。

对于百叶风口,也可在每两条百叶中间选不少于3点,并使测点正对叶片间的斜向气流。测定面积应按百叶风口通过气流的净面积计算。


4、计算

4.1平均风速(V)

式中  V1、V2、……Vn分别为各个测点的风速,m/S;n为总测点数。

4.2风量(L)

式中:L——各个风口风量,m3/h;

S——风口通风面积,m2;

V——测得的风口平均风速,m/s。

4.3房间换气次数(N):

 (次/h)

式中:L1+L2+…Ln——房间各送风口风量(m3/h);

A——房间体积。

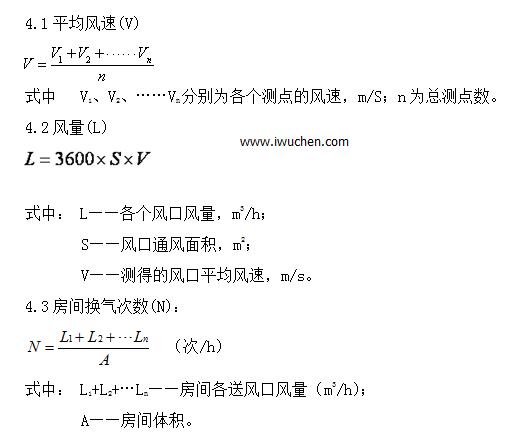

具体公式参见下图:
