无尘车间的测试及验收标准

控制无尘车间空气参数的目的—检查无尘车间是否符合给定的洁净度级别。无论是在投产调试工作完成后的无尘车间检测阶段,还是无尘车间使用阶段都要完成空气参数的控制工作。在各种标准和建议中都详细地制订了和提出了无尘车间空气参数的测试和控制方法。至今这些方法已成为广大科技界的共同财富。

在无尘车间内,按其用途的不同应控制下列参数:

1、测试状态的确定

2、空气中粒子的浓度

3、气流的风速和单向性(对单向气流而言)

4、风量和换气次数

5、最终过滤器的整体性

6、空气温度和湿度

7、无尘车间的密闭性

8、无尘车间表面的洁净度

测试状态的确定:根据设计要求,一般无尘车间都是对无尘车间内的空气进行静态检测,一般不做动态检测,如需动态检测,需要制定或参照其他标准。

无尘车间的测试及验收标准

空气粒子浓度的检测

洁净度级别

无尘车间和洁净区均按一项指标划分级别—一定粒径粒子的最大允许浓度(每1m3空气中的粒子数)。

空气洁净度级别和空气洁净度的测定方法均按下表中的规定确定,根据该标准的规定,无尘车间的洁净级别是由粒径≥给定阀值D的粒子的最大允许浓度确定的。

在确定实际无尘车间的洁净度级别时,应对粒径≥阀值的粒子进行统计,下面的粒子给定粒径都是指阀值粒径。

所列为整数级别序数N和最常见值D的粒子最大允许浓度


ISON级

粒子最大允许浓度Cn颗m3,粒径≥下列值,微米

0.1

0.2

0.3

0.5

1.0

5.0

ISO 1级

10

2

-

-

-

-

ISO 2级

100

24

10

4

-

-

ISO 3级

1000

237

102

35

8

-

ISO 4级

10000

2370

1020

352

83

-

ISO 5级

100000

23700

10200

3520

832

29

ISO 6级

1000000

237000

102000

35200

8320

293

ISO 7级

-



352000

83200

2930

ISO 8级

-



3520000

832000

29300

ISO 9级

-



35200000

8320000

293000

备注:浓度值Cn应四舍五入,小数点后保留三位,在实际情况下粒子浓度的实际误差是存在的,求不出精度很高的浓度。


洁净度级别表示实例

ISO 4级;静态;给定粒径0.5微米(352粒子/m3)。

ISO 5级;静态;给定粒径0.5微米(3520粒子/m3);5.0微米(29粒子/m3)。

因此,在测试具体的无尘车间的相应洁净度级别时,不需要检测如上表所示的该级别的所有粒子粒径。而只要检测为该种无尘车间给定的粒子粒径。


测定洁净度级别的方法

在检测无尘车间的洁净度级别时,应测定无尘车间内1点或数点的悬浮粒子浓度(即取样点的粒子浓度)。

因此必须满足下列要求

1)确认无尘车间的状态与给定的相符;

2)确定给定粒径,无尘车间取样点的数量和位置;

3)确定每一取样点的取样数量;

4)确定对每一种给定粒径在每1取样点上,每1次取样的取样量和取样时间;

5)取样之后应对每一种给定粒径的粒子进行相应统计;

6)将取样数据填入按各种给定粒径统计的粒子统计记录表内(适于采用无计算机软件的粒子计数器的场合下);

7)整理取得的数据;

8)对结果进行分析;

9)整理方案确定级别应符合上表要求。


气流的检测

在无尘车间中的气流:

气流风速(通常是控制单向气流的风速)

气流均匀性(单向气流风速稳定性)并目视检查气流。

空气(单向气流)的风速和风量

空气单向气流的风速是在垂直于气流方向的平面上并距离风源150-500mm处测得的。

测试点的数量应大于被测表面面积的平方根,但不得小于3,应在每一个设定的网格中进行测量,测量点应均匀地分布在平面上。

应在距离过滤器表面150mm处测试过滤器出口处的风速。在评价气流的均匀性时,应在距离过滤器表面300mm以上处测试风速。

每1点的测量时间不得少于10秒。并且要确定平均值,最大和最小值。

气流的均匀性

根据在垂直于空气运动方向的平面上各点的风速测试数据,评价单向气流的均匀性,建议该平面应距离过滤器表面(风口)300毫米以上。

平面上各点处的风速相差不得超过20%-30%。

检验过滤器的整体性

最终过滤器(HEPA,ULPA过滤器)是无尘车间的重要部分。这些过滤器安设在无尘车间的吊顶和墙上,装在设备和风管内。应进行泄漏检查,以控制过滤器的整体性,过滤器的渗漏意味着粒子的渗漏,会超过ГOCTP5125-99。(原文链接:http://www.iwuchen.com/a-178/)

制造商应在厂内对过滤器作最大穿透粒径试验,附过滤器检测报告,现场不做检漏。

温度的检测

在无尘车间内采用两种方法控制温度:

一般控制

特殊控制

(一般控制)在通风空调系统投产-调试时,以及在无尘车间检测的各个阶段和使用阶段均要进行温度的一般控制。

规定工作席工作区高度处的温度,以及必要时,其他工作点的温度都要加以控制。

在1小时或更多一些的时间内应周期性的连续测试6分钟。

相对湿度的控制

待通风空调系统工作稳定后,相对湿度的控制可与温度的测量同时进行。

至少在每一处对相对湿度有要求的区域内设1个点进行相对湿度的测量,为了使传感器持续稳定,测量的持续时间不得少于6分钟。


洁净实验室技术指标

序号

房间名称

面积

洁净度

对外

压差

温度

湿度

照度

新风

排风

M2

Pa

%RH

Lux

%

1

万级鉴定室1

23

7(万)

+20

20-26

40-70

300

30

2

万级鉴定室2

16

7(万)

+20

20-26

40-70

300

30

3

万级鉴定室3

10.3

7(万)

+20

20-26

40-70

300

30

4

缓冲间

6

7(万)

+15

20-26

40-70

200

30

5

准备间

2.6

0

20-26

40-70

200

30

(2)百级、千级实验室

1

百级实验室2

15.00

5(百)

+20

20-26

40-70

300

30

2

百级实验室1

6.10

5(百)

+20

20-26

40-70

300

30

3

千级实验室2

18.20

6(千)

+15

20-26

40-70

300

30

4

千级实验室1

15.70

6(千)

+15

20-26

40-70

300

30

5

千级洁净

走  廊

11.40

6(千)

+10

20-26

40-70

250

30

6

千级洁净

准备间


7(万)

+10

20-26

40-70

250

30

6

更衣间

10.40

7(万)

+10

20-26


200

30

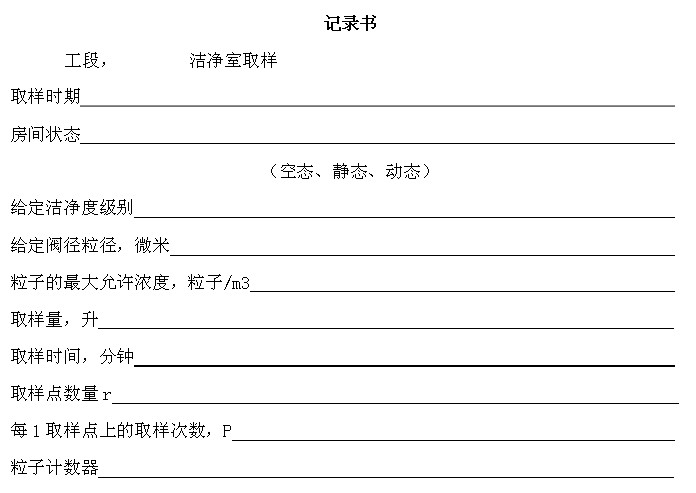

格式1(式样)

洁净度纪录表

记录书

     工段,       无尘车间取样

取样时期

房间状态

(空态、静态、动态)

给定洁净度级别

给定阀径粒径,微米

粒子的最大允许浓度,粒子/m3

取样量,升

取样时间,分钟

取样点数量r

每1取样点上的取样次数,P

粒子计数器

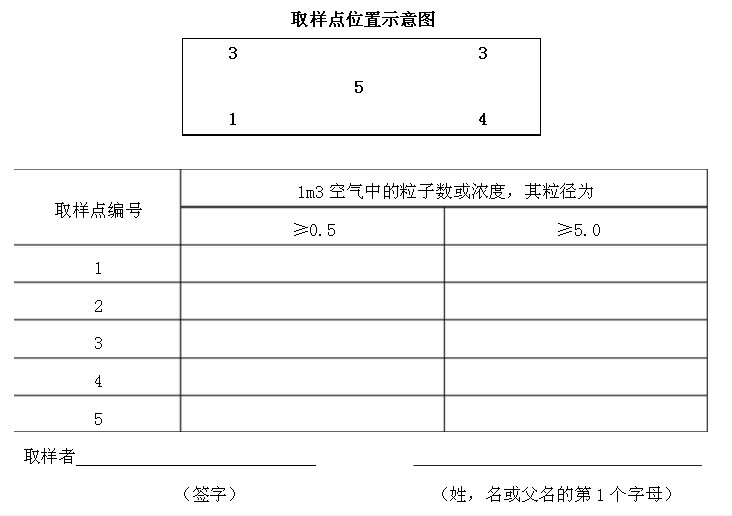

取样点位置示意图


洁净室采样点" alt="洁净室采样点" />


取样点编号

1m3空气中的粒子数或浓度,其粒径为

≥0.5

≥5.0

1



2



3



4



5



取样者

                (签字)                    (姓,名或父名的第1个字母)
