从ISO14644-1:2015的变化看到的

文章来源:http://www.iwuchen.com/  2017年12月22日  点击数:1228

考虑到粒子的空间分布的新理论,ISO14644-1在采样点数目上面进行了较大改动。结合标准具体内容,可以看到如下的几个变化。


1.       取样点数目

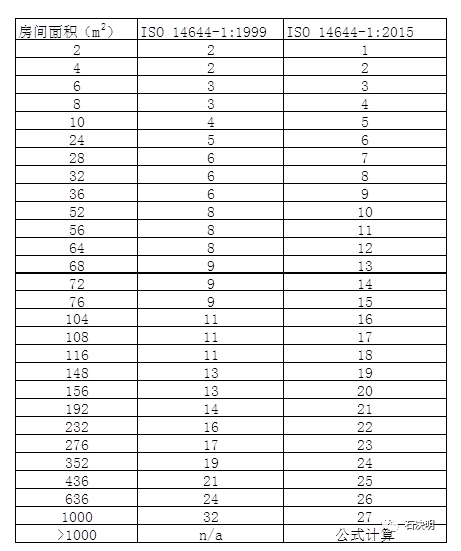

从下图的比较可以看出,大体趋势是:6-1000 平米的取样点数目得到了增加,1000 平米的取样点数目有减少。当然了,必须指出,表中列出的只是最小采样点数目。如果结合本公司的生产过程和历史数据得到风险点的话,还可以增加采样点数目。



问题:取样点位置需不需要在车间图纸上标出和编号?

必须明确,这里的取样点指的是尘埃粒子的取样点。如果只是检测的目的,如何让取样点更真实的反映房间的尘埃粒子分布才是问题的重点,就是代表性。标准中提到的是等面积区块的方法。结合实际操作,非单向流的房间还必须考虑气流流型,避免高效过滤器的直接送风位置(正下方或者其他)。在图纸上标出取样点位置就是要说明代表性。



编号的作用更多的是可追溯性的要求。因为很多情况下沉降菌位置会和尘埃粒子取样点位置一致,培养结果可以绘制出“污染地图”。



2.       结果的计算和判断

原来大多数情况下还需要计算UCL,有时候还会遇到每个结果合格而UCL值不合格的情况。新的变化是直接计算平均值,简化了计算过程。



结果判断:每个取样点的多次数据直接取平均值,平均值合格,取样点符合要求。即使有个别数据超过限度范围,只要平均值合格即可,具体见ISO14644-1原文的附录B4例4。



3.       采样时间或者采样体积需要计算

单次取样量至少为2升,取样时间最少为1分钟。

这部分内容在新版标准中占用了比较大的篇幅,标准制定者为了覆盖可能会出现的各种情况都举了例子,体现了良苦用心。不过翻过一遍,你也可以发现一个规律。对于2.83L/min流量的尘埃粒子计数器确实是需要每次进行计算。28.3L/min 、50L/min和100L/min流量的尘埃粒子计数器即使是Class 5(AB级或100级),1分钟应该可以完美覆盖。当然,对于一个固定的工厂来说,只要计算一次,完全可以落实在内部文件中。



4.       尘埃粒子计数器的计量新标准ISO 21501-4

在老版标准中,尘埃粒子计数器计量的频率和方法需要符合现有通行标准。但是没有具体提到是什么标准。在过去几年的尘埃粒子计数器的计量报告中,我只能看到标准粒子和采样体积的确认。好几次年度计量中,在当地计量所检测不合格,送到上海华东计量院或者生产厂家检测就合格了,搞得人一头雾水。



在ISO 21501-4中,针对四种不同原理的尘埃粒子计数器进行了规定。

用的比较多得是光散射气溶胶粒子计数器,标准中提到了如下需要计量的项目:

  • Sampling Flow Rate取样流量

  • Counting Efficiency计数效率

  • Resolution解析度

  • False Count Rate虚假计数率

  • Particle Size Setting粒径设置

  • Coincidence Loss at Maximum Particle Concentration最大粒子浓度一致性损失

  • Maximum Particle Number Concentration最大粒子数浓度

  • Sampling Time抽样时间

  • Response Rate反应速度



详情请参考:ISO14644-1:2015 英文
