上海华虹洁净管制方案

文章来源:http://www.iwuchen.com/  2016年01月25日  点击数:4949

上海华虹洁净管制方案

上海华虹宏力半导体制造有限公司华虹宏力三厂增资扩产项目洁净室系统及一般机电系统项目洁净管制方案


中国电子系统工程第四建设有限公司

2015年9月22日



目录

1、前言 3
2、目的 3
3、管理原则 3
4、管理理念 3
5、管理方向 4
6、适用人员范围 4
7、管理组织结构图 4
8、洁净管理阶段划分 5
9、人、物流通道设置 7
10、洁净室出入管制 9
11、出入示意图 10
12、着装要求 10
13、成品保护 11
14、洁净室进入流程 12
15、洁净室进入要求 12
16、第三阶段管控 13
17、洁净室消防保卫 14
18、洁净室保洁人力计划 15
附件一 洁净室施工规则与罚款制度 16
附件二 洁净室施工申请表 18
附件三 洁净室进入登记表 19
附件四 洁净室液体进入许可证 20
附件五 洁净室吊顶板上施工申请表 20
附件六 临时加工棚及材料堆放申请表 22


1、前言

此洁净室施工管理办法适用于洁净室工程施工区域。为使人员了解洁净室内作业规定,确保洁净室施工质量及维持良好的工作环境,以利达到洁净室洁净标准,因此,凡是进入洁净室施工的所有单位及人员均须确实遵守实施,并与业主、总包、中电四公司及其他承包商密切合作。


2、目的

2.1 按照预定要求,在施工中提供合理的管理计划,减少室内尘埃量,阶段性的提高洁净室内的环境,使洁净室以最短的工期有序完成。

2.2 辅助业主提高产品的质量


3、管理原则

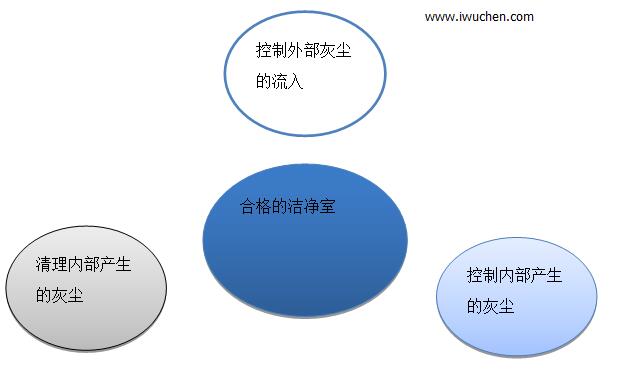

洁净室管理原则




4、管理理念

完善洁净管理方式
树立洁净管制意识
营造洁净施工氛围
执行洁净管理制度
完成洁净管制目标

5、管理方向

施工人员
施工机具
施工材料
施工方案
施工环境



6、适用人员范围

所有出入净化更衣室、洁净室的人员,包括业主、总包和供应商、审查员、来访者、施工人员和测试人员等。




7、管理组织结构图

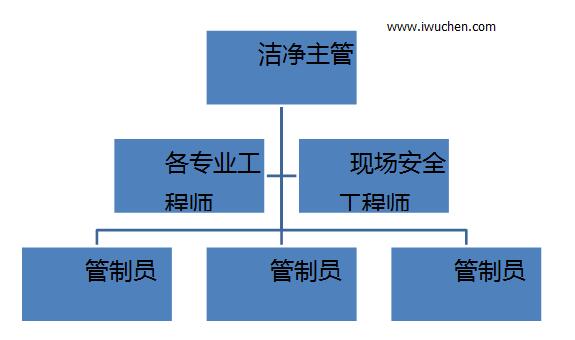

洁净室管理组织结构图




8、洁净管理阶段划分

8.1 阶段划分

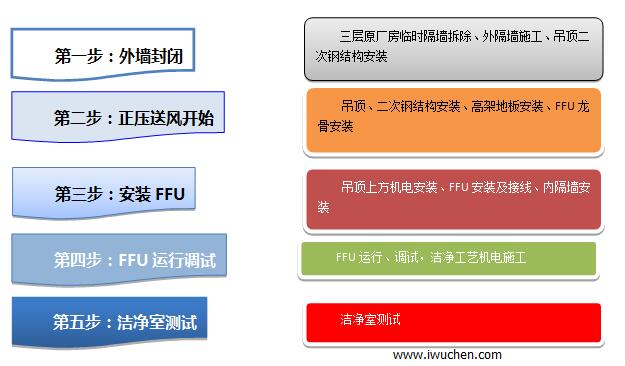

洁净室管理阶段划分


8.2 阶段管理要点

内容

第一阶段

第二阶段

第三阶段

第四阶段

第五阶段

管理要点

1.洁净室管理培训。2.专职清洁人员。3.洁净室材料摆放整齐。4.文明施工。5.鞋底清洁。

除遵守第一阶段制度外,还包括;1.设备清理。2.入口监控3.吸尘器进行清洁4.干净的工作服。5.产尘作业进行隔离。6、人、物料分开进入。

除遵守前两阶段制度外,还包括;1.地面清洁。2.木板包裹。3.所有物料外包装室外拆除。

除遵守前几阶段制度外,还包括:1.使用真空吸尘器。2.穿全身式洁净服。3.脚手架和梯子用洁净胶带包裹。4、佩戴洁净手套。

除遵守前几阶段的制度外,还包括:1.有专人进行无尘布清洁。2、佩戴洁净口罩、发套

限制物品

香烟、饮料、食物、未经批准的化学品

除第一阶段禁止的物品外还包括:生锈的工具

除前两阶段禁止的物品外还包括:布拖把、扫把

除前三阶段禁止的物品外还包括:非洁净布、纸、铅笔、橡皮。

与第四阶段相同


8.3 洁净培训计划

2 根据施工进度确定施工阶段;

2 根据施工阶段制定相应的洁净管制要求;

2 对进入洁净室的人员进行相应阶段的培训;

2 不同的阶段使用不同的洁净标签;


8.4 洁净培训内容

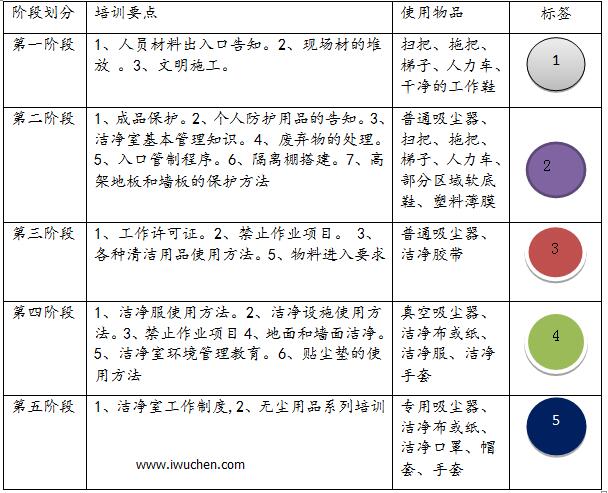

洁净培训内容


8.5 培训安排

8.5.1为有效的对洁净室进行监控,保证施工质量、人员安全和洁净室的正常运作,所有需要进入洁净室内的人员都必须参加洁净室的阶段培训(包括业主、PM、总包和其它承包商)。

8.5.2培训流程和规定

 提前3天提交培训申请表(姓名、工种、身份证复印件、人数);

 项目部会在3天内通知具体的培训时间和地点;

 在培训过程中必须认真听讲,不允许大声喧哗以及和别人交谈;

 培训结束后在培训表中签上自己的姓名,禁止代签或冒签;

 在培训合格后,由培训人发放相应阶段的培训标签,并粘贴到胸卡上。


9、人、物流通道设置

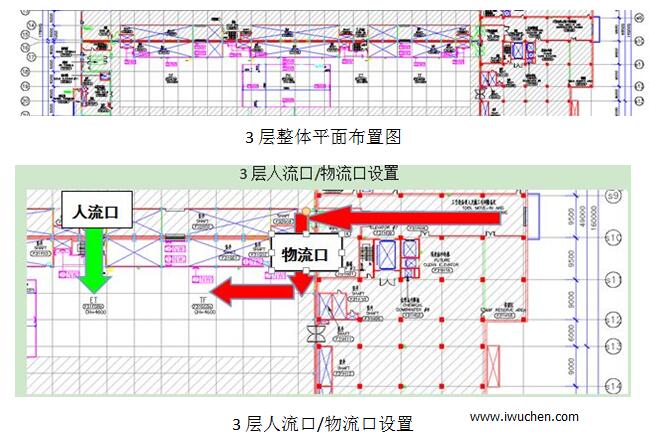

洁净室进出的通道将分为人流通道和物流通道,行进路线将严格按照业主指定的路线行走。初步计划的人流、物流通道见下图

洁净室人、物流通道设置


10、洁净室出入管制

 设置单一出口,人员和材料分开;

 第二阶段开始设置管制员,负责检查进出人员证件、服装、设备、器材等事项以及洁净室内的日常检查;

 人员及物料只准在指定出入口进出,严禁由封闭门、洞口或其它地方进出;

 人员和材料在进入管制间前必须先进行清理,并获得管制人员的检查同意;

 第三阶段开始,人员和材料进入必须进行登记;

 访客进入应提前一天申请,获得相关人员同意,并有专人全程陪同,访客禁止施工作业;

 化学品和危险品应提前三天办理申请,并提交相关安全资料;

 夜间19:00以后或节假日工作,应提前一天申请加班;

 管制人员有权拒绝违反洁净室管理条例人员的进入。

洁净室出入管制


11、出入示意图

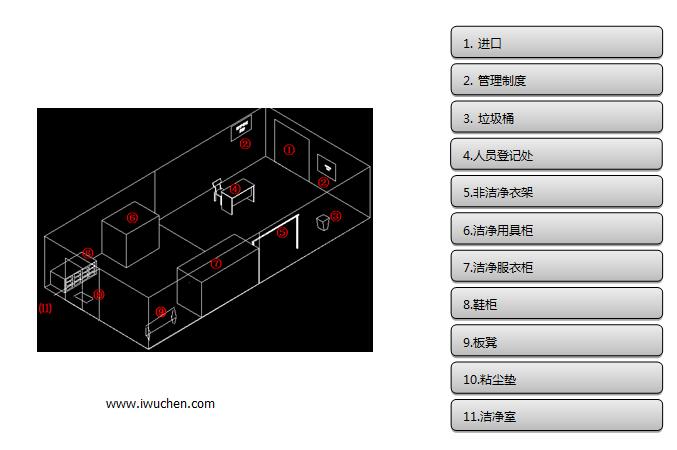

洁净室出入示意图


12、着装要求

12.1第一阶段

工作鞋管制:进入洁净室管制区前,工作鞋须清洁,尤其是雨天时要特别注意,不允许沾有泥巴的工作鞋进入洁净室。


12.2第二阶段

Ø 工作鞋管制:环氧区域必须更换软底鞋;

Ø 工作服管制:此阶段不需穿洁净服,但工作服必须保持干净;

Ø 管制口设置蹭泥垫;


12.3第三阶段

Ø 在此阶段必须穿洁净鞋;

Ø 工作服必须保持干净;


12.4第四阶段

Ø 严格穿戴无尘服、口罩、无尘手套;

Ø 穿着洁净鞋进入,不干净的立即更换;


12.5第五阶段

Ø 要求和第四阶段基本一致,由业主接手管理。


13、成品保护

13.1墙、柱等立面防护

Ø 所有的移动架体必须做柱、角的防护(使用橡胶保温棉防护);

Ø 操作人员进行成品防护培训;

Ø 墙面1M以下做好阳光板防护;

Ø 严禁任何材料倚靠墙面、柱面;


13.2环氧地面防护

Ø 环氧面涂完成后,所有作业区域必须铺设塑料布防护,材料加工和堆放区域还要做好PVC板防护;

Ø 所有移动设备的轮子必须缠纯色胶带防护;

Ø 有坠落危险的材料和机具做好防坠落措施;


13.3其余成品的防护


14、洁净室进入流程

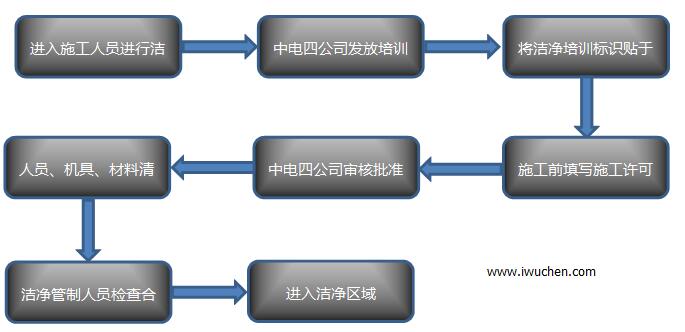

洁净室进入流程


15、洁净室进入要求

15.1工作申请

 需要进入人员必须经过培训;

 填写洁净室工作申请,并获得批准;


15.2个人防护

 遵守各阶段的穿衣标准;

 洁净服和洁净鞋必须使用塑料袋携带;


15.3管制口要求

 出示洁净室工作许可和个人胸卡,并详细登记进出时间;

 由管制人员检查所携带的工具和个人防护情况;


15.4办公用品

 在第五阶段开始不得直接将普通纸张带入洁净室,必须装入塑料袋或放到管制处,洁净室内不得使用铅笔等产生粉尘的办公用笔;


15.5移动脚手架

 所有生锈的脚手架禁止使用,轮子使用洁净胶带包裹,对于外观不好的脚手架必须用洁净胶带整体包裹;


15.6梯子

 所有梯子必须使用洁净布擦拭干净,并使用洁净胶带将梯腿包裹好,对于没有胶垫的梯子禁止进入;


15.7木料

 使用的木跳板或防护板必须使用塑料严密包裹,不得有外露。发现损坏立即更换;

 有洁净要求的材料或设备的包装必须在洁净区域内,在安装前打开,并将包装及时外运;


15.8工机具

 所有带有木头的工具,必须将木料部分进行包裹;

 铁制的工具不得有生锈掉落的现象,带有液体的工具必须经过申请,做好防护措施;

 所有工具在进入前必须进行擦拭,并获得同意;


16、第三阶段管控

第三阶段区别于前两阶段,这个阶段新增的管理要求多,是洁净度大幅提升的一个重要阶段,所以重点将本阶段的部分要求详细化,以确保本阶段的顺利进行。

16.1人员卫生

 在洁净室施工区域内,禁止吸烟、口香糖、食物和饮料;

 根据洁净室阶段不同人员应穿着适当的洁净服,并完全明白如何穿着洁净服;

 保持手、指甲、脸部的清洁卫生;

 洁净室内严禁吐痰;

 在洁净室内不得梳头;

 在洁净室内一般不允许使用化妆品;

 禁止使用指甲油;

 在洁净室内应尽量避免喊叫或提高说话的声音;也要尽量避免咳嗽和打喷嚏,如果实在避免不了,就避开工作区;

 在高度洁净区域工作的人员,应健康状况良好;


16.2材料进出及存放要求

 物料及设备搬入洁净室前须在指定的隔离区以无尘布沾水擦拭干净;

 木箱及纸箱禁止搬入洁净室管制区;

 化学品进入洁净室前要申请,不允许化学品存放在现场,特殊情况要得到安全部的许可;

 使用工具或材料搬运时,该物品必须完全离开地面,不准在地上拖行;

 搬运材料时如有损坏其它厂商之设备物料,则应按原价赔偿;

 各承商和班组应向中电四项目部提出申请,经核准后可在该区暂存物料;

 物料暂存区须以警示带和三角锥围好,并以物料暂存区标示牌标示于现场,须明确注明厂商、物料名称、管理人员及联络电话;

 存放以一星期工作量之物料为原则;如有特殊需求请向项目部申请;


17、洁净室消防保卫

 设置洁净室专职消防保卫人员,不间断的检查洁净室内部状况,夜间由保安负责巡检检查;

 在相关区域设置固定式的二氧化碳灭火器,并有消防保卫人员定期检查;

 任何材料和工具出洁净室必须有项目部签署的出门单;

 任何进入的材料必须经过管制的检查和查看,大量的易燃易爆物品禁止入内;

 洁净室内项目部配置的灭火器,非紧急情况下不得使用;


18、洁净室保洁人力计划

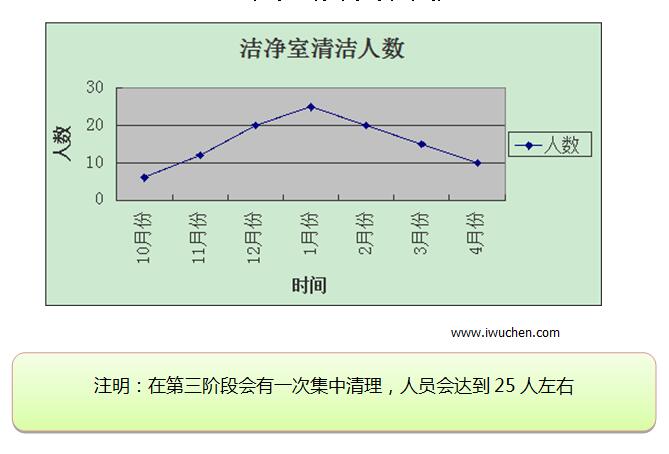

洁净室保洁人力计划


附件一 洁净室施工规则与罚款制度

一、洁净室进入规则

•   进入洁净室必须按阶段要求佩戴洁净室防护用品,如违反将罚款(50RMB)

•   人员凭借洁净室胸卡从指定的隔离区进入,严禁从封闭门或其他地方进入(500RMB)

•   严禁使用他人工作证进入。(1000RMB 没收两人工作证)

•   材料、器具经检查许可后方可带入,且材料、器具应保持清洁及无油垢(100RMB每件)

•   禁止带入未经许可的工具或材料。(50RMB每件)

•   物料进出必须走专用通道。(200RMB)

•   进入洁净第三阶段后,在洁净室内需要戴专用的手套。(50RMB)

•   进入洁净第三阶段后,进入洁净室各区域都需穿洁净服。(1000RMB)

•   禁止没有洁净室培训标志而进入洁净室。(500RMB)


二、文明施工

•   保持物品堆放整齐。.(100RMB)

•   各分包的材料需独立包装,材料进入洁净室前必须在室外指定的区域除去外包装,包装箱要及时清走,丢入垃圾箱中。

•   材料存放于指定的区域并堆放整齐,做好标示。(50RMB)

•   进入洁净第三阶段后洁净室打扫卫生不可使用扫把,要用吸尘器打扫(日常)。(50RMB)

•   作业中产生的垃圾要及时收集。(50-1000RMB)

•   工作中产生粉尘的作业,如钻孔要及时用吸尘器清理,没有措施者。(200RMB)

•   工作完毕要清理作业区域。(100-1000RMB)

•   所有垃圾及报废材料必须当天清出现场。(200-1000RMB)

•   厂房内禁止吸烟。(1000RMB没收工作证开除)

•   禁止携带饮料和食品。(200RMB)

•   禁止小便或吐痰。(1000RMB没收工作证开除)


三、洁净室内作业要求

•   洁净室施工需要提前向中电四公司项目部安全部提出施工申请,获得许可后方可施工,许可证不得过期使用。(200-1000RMB)

•   梯子尤其是作业平面需擦拭干净才可进入洁净室。(100RMB每件)

•   作业平台一旦弄脏,要清出洁净室。(100RMB 每件)

•   未油漆过的管子须置于架空的板子上,不可放于地面。(100RMB 每件)

•   产生污染的作业(如钻孔、打磨、切割等)必须到中电四公司项目部申请,得到批准,做好防护措施后方可进行。(200-1000RMB)

•   作业中产生的污染物、碎片要用临时搭设的墙面(如彩条布棚子等)进行隔离。(200-1000RMB)

•   在洁净室内不能进行任何木材加工。(200RMB)

•   动火作业要搭设棚子进行隔离。(200RMB)

•   气瓶用塑料包裹,固定放置。(100RMB 每件)

•   电线用“s”钩/支撑杆绝缘架空(至少2米)。(100-200RMB)

•   禁止堵塞通道,随时保证通道的干净整洁。. (200RMB)

•   非紧急情况禁止打开任何紧急进出门。(200RMB)

•   预制气割或焊接需在洁净室外完成。(200RMB)


四、地面/墙面保护

•   移动架子的轮子和其它使用的轮子要用许可的胶带缠好,以防止地面划伤。(100RMB)

•   人字梯的支脚也需要加保护套。(100RMB每件)

•   包裹轮子的胶带如果弄脏要及时更换。(100RMB每件)

•   轮子的胶带如果破损、丢失要重新更换。(100RMB每件)

•   梯子/移动平台放置地面时,下面要铺保护革或塑料垫。(100RMB每件)

•   施工区域、材料、工具放置地面时,下面需要铺保护革或塑料垫。(100RMB每件)

•   做好防护措施,防止油污弄脏洁净室地面。(200RMB)

•   使用工具或材料搬运时,该物品必须完全离开地面,不准在地上拖行。(100RMB每件)

注:以上规定在洁净室进入第三阶段后进行实施。如有违反将按以上条例进行处罚。


附件二洁净室施工申请表

洁净室施工申请表

施工单位/班组:

施工日期:

施工内容:

施工区域:

施工单位\班组负责人:                      联系电话:



批准人:



专业工程师:                   安全工程师:


洁净主管:

施工人员名单:

姓名

卡号

姓名

卡号


















































附件三洁净室进入登记表

洁净室进入登记表

序号

日期

姓名

公司名称

事由

进入时间

离开时间

1







2







3







4







5







6







7







8







9







10







11







12







13








附件四洁净室液体进入许可证

基本状况:

液体描述


使用区域


公司/班组负责人


联系号码


液体名称、化学分子式及危险性描述:

使用范围及措施(使用单位或个人者填写)

工作描述或使用目的:

使用、废弃安全防护措施描述:


存储地点


我在此声明,以上信息真实,我方将遵守洁净室液体使用安全规定

姓 名


职   衔


签 字


日期/时间


中电四公司批准:

系统工程师


日期/时间:


安全工程师


日期/时间:


洁净主管


日期/时间:




附件五 洁净室吊顶板上施工申请表

Contractor施工单位:

Date施工日期:

Work scope施工内容:

Work area施工区域:

Workers roster施工人员名单:

Name姓名

Helmet/badge No.

帽号/卡号

姓名

Helmet/badge No.

帽号/卡号





















Construction rules施工作业规范:

1.        Wear clean soft-soled shoes上顶板前要换穿干净的软底鞋。

2.        Use designated access and catwalk.施工人员必须按项目部规定的出入口上下,在吊顶上检修走道上行走,就近下到作业区域进行施工。

3.        Use kitbag.作业人员随身携带的工具必须配有工具袋,防止工具乱放乱丢。

4.        Number of workers on each ceiling board shall be no more than 3.顶板作业人员不得聚堆站立,在每张板上的施工人员不得超过3人。

5.        Leave the working area upon completing the work.作业人员不得长时间逗留在顶板之上,完成施工后及时离开顶板现场。

6.        Use rubbish bag to remove construction waste in a timely manner, make a good job of housekeeping.作业产生的垃圾必须及时清理,作业人员随身携带垃圾袋,完成作业后将垃圾带离顶板,做到工完场清。

7.        Barricade openings in the ceiling for falling protection.吊顶板上的预留洞口必须加以防护,避免人员和物品坠落。

8.        Take preventive measures for any polluting activity.有污染的作业要有防护措施,不得污染板面。

9.        Do not touch installed conduits and cables严禁触碰吊顶上已完成的各种管线。

10.    Workers shall fully understand and carry out these rules in the performance of their work.以上人员已对洁净室的施工要求充分了解,将完全按照上述要求进行施工,违者将停止后续施工。

Applicant施工班组申请人:

Engineer    专业负责人:

 EHS        安全人员:

A pproved by    批准人:



附件六临时加工棚及材料堆放申请表

临时加工棚及材料堆放申请表

申请人:

施工日期:

施工单位/班组:

施工内容:

原因(是否通过其它方式可避免):

地点(附图):

受影响区域以及潜在的危害:











预防措施:

批准人

专业工程师:

安全工程师:

洁净室主管:
