新风量计算方法

文章来源:http://www.iwuchen.com/  2013年04月12日  点击数:18369

新风量一般是设计人员比较头痛的问题,今天就由IWUCHEN来跟大家总结一下各种新风量的计算方法供大家参考:

1.满足卫生要求洁净室所需的新风量Qi

 1)对于室内无明显有害气体发生的一般情况,按《洁净厂房设计规范》( GB 50073-2001)的规定,每人每小时新风量不得小于40m3。即Qi一l=人数×40rri3/h

 对于特殊的洁净室,按其专业标准的规定来确定,如《医院洁净手术室部建筑技术规范》(GB 50333-2002)规定,洁净手术室每人每小时最小新风量为60rr13。

 2)对于室内有多种有害气体发生的情况,应根据室内有害气体的允许浓度计算稀释室内有害气体的新风量Qi—2。

 卫生所需新风量:Qi=max{Q1—1,Qi—2}

新风量计算方法


2.补偿室内排风保持洁净室正压所需的新风量Q2

 由于工艺及卫生要求,需在洁净室内设置排风装置。根据空气平衡原理,使洁净室内维持正压,必须送入一定量的新风来补充排风及由缝隙等处的渗出风。所以该项新风量可如下计算:

 1)局部排风量Q2一l。可由排风罩罩口面积乘以罩口风速来确定。

 2)通过余压阀的风量Q2一2。可从余压阀说明书中查得。在洁净室的设计中,作者不主张使用余压阀来控制压差。因为余压阀在系统停用时的密封性得不到保证,外形不美观,与洁净室的墙体不协调。在过去自控技术未被广泛应用时,用它来调节洁净室静压还是可行的,现在用自控技术来调节洁净室静压,准确而快捷。所以,当洁净室未安装余压阀时,这项新风量为零。

 3)由缝隙漏出的风量Q2—3。正压洁净室与邻室的门、窗缝隙中的气流方向必然是渗出,由缝隙渗出的风量可由下式求得

   Q2—3=3600EiFlVl=3600EiFi

   (5-24)式中El——缝隙流量系数,通常取0.3~0.5;

   V1 -漏出风速( m/s);

   AP-室内外压差(Pa);

   p-空气密度,通常取1.2kg/rri3;

   F.——缝隙面积( II12);其计算差异较大,不同的装修材料、不同的密闭结构,其缝隙大小也不同。洁净室的窗户均要求采用固定密闭窗,几乎没有缝隙。其密封条老化收缩时,缝隙增大。洁净室的主要缝隙在密闭门的四周,若门的左、上、右三边采用橡胶密封条密封,考虑Imm的缝隙就足够;若密闭门装配可升降合页,门的下边缝隙可考虑5mm;若装配普通合页,门的下边缝隙可考虑10mm;若门口处地面不平整,这个缝隙需增大到15mm。目前书籍中给出的缝隙资料比较陈旧,像木窗、钢窗在洁净室中早已不用,所以现有洁净室取用其数值很显然偏大。

   补偿室内排风保持室内正压所需新风量

   Q2=Q2—1+Q2—2+Q2—3

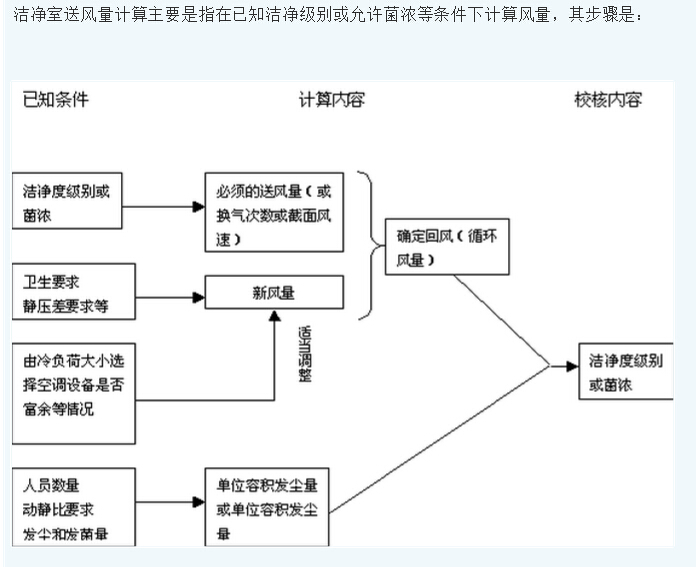

洁净室送风量计算步骤

3.系统新风量

   净化空调系统是全空气系统,系统新风量就是该系统中每间洁净室所需新风量之和。即

   Qx=∑QXi= Qxl+Qx2+…+Qxn   (5-25)

   i=l QXi_max{ Qli,Q2i} 式中Qx——系统的新风量(m3/h);

   QXi-系统中每间洁净室所需的新风量( m3/h);

   Qli-系统中第i间洁净室满足卫生要求所需的新风量( rr13/h);

   Q2i-系统中第i间洁净室补充排风,保持正压所需的新风量( rr13/h)。

   有些书籍中,把系统新风量的计算式写成Qx=max{y-Qi,∑Q2},即把各洁净室的Qi相加,得到乏Qi;把各洁净室的Q2相加,得到∑Q2,最后取其大者为Qx。这种算法是错误的,但许多书籍中均复制这种算法。只要你做过工程设计就明白错在何处。

 举例:某系统共有6间洁净室,每间的Qi与Q2

 即:第1间洁净室需要新风量80m3/h,第2间需l20m3/h,第3间需200rri3/h,第4间需300rr13/h,第5间需200m3/h,第6间需300m3/h。

   这6‘间总共需要( 80 +120 +200 +300 +200 +300)=1200(m3/h)的新风量才能满足要求。而按Qx =max{∑Qi,∑Q2}的算法,所需新风量Qx= max{ 680、850} =850 (m3/h),显然不能满足系统所需新风量。

   系统新风量Qx算出之后,再加上送风管道泄漏的新风量即为进入组合式空调机组的新风量。

以上就是各种新风量的计算方式,只要您认真去学习计算,相信很快你也会掌握的。


新风量计算方法举例:

某计算机房面积S=65(mm)净高h=3(米),人员n=25(人),若按每人所需新风量计算[取每人所需新风量q=30(m3/h)],则总新风量Q1=n×q=25×30=750(m3/h);若按房间新风换气次数计算[取房间新风换气次数盘p =4(次/h)],则新风量Q2=p.s.h=4×65×3=780(m3/h);由于Q2>Q1故取Q2作为设备选项型的依据;结合产品型号,可选用本公司的HRV-800新风热交换产品或送/排风HSF-25-B。
注:房间体积计算公式:体积=长×宽×送风口以下的高度


应选用的新风热交换器台数或送排风机台数


=


房间体积×要求换风次数



单台全热交换器额定新风量



空调环境不同类型建筑新风量标准

宾馆类建筑空调室

娱乐建筑类空调室

办公建筑类空调室

民居类建筑空调室

房间类型

新风量

房间类型

新风量

房间类型

新风量

房间类型

新风量

宾馆客房

30~50

练功房/健身房

60~80

一般办公室

30

一般别墅公寓

30

接待室

30~50

壁球/网球

40

高级办公室

30~50

高级别墅公寓

50

餐厅/宴会厅

15~30

棋牌室/台球室

40~50

会议/接待室

30~50

商场

15~25

咖啡厅

20~50

游泳池

50

电话总机房

30

病房

50

多功能厅

15~25

游戏机房

40~50

计算机房

30

教室

11~30

商务中心

10~20

休闲/录像厅

20

复印机房

30

展览馆

20~30

门厅/大堂

10

按摩室

30

实验室

20~30

影剧院

15~25

美容室

35

更衣室

30

舞厅

30



歌厅/KTV

30~50

夜总会

20

酒吧

17~50




新风换气次数参考表

房间类型

不吸烟

少量吸烟

大量吸烟

公寓
/别墅

商场

计算机房

体育馆

病房

公寓
/别墅

办公室

餐厅

KTV
/酒吧
/宾馆

会议室

房间新风换气次数

0.4~0.7

1.6~3.9

1.1~2.7

2.5~6.3

0.5~1.3

0.5~1.0

1.1~2.7

1.3~3.1

1.9~4.7

2.1~7.8


排风量=房间体积×排风换气次数

送风量=房间体积×送风换气次数

有些地方要保持负压,如厕所,厨房等;保持正压的地方最好计算一下室内压力是好多,以免设计大了开不了门。

房间最小新风量Lw=nRp+Rb*Ab
n-室内总人数,即为人员密度与地面面积之积,人;
Rp-每人最小新风量指标,m3/(h•人);
Rb-每平方米地板所需要最小新风量标准,m3/(h•m2);
Ab-地板面积,m2.
每人所需新风量/[m3/(h•人)]

吸烟程度

房间名称

新风量

推荐值

最小值

非常多

交易场所

85

51

新闻编辑室

85

51

会议室

85

51

酒吧、酒楼

51

42.5

一般

办公室

25.5

17

饭店

25.5

20

商场、百货商店

25.5

17

剧场

25.5

17

医院

34

25.5


每平方米地板面积新风量指标/[m3/(h•m2)]

项目

办公室

饭店、百货商店

会议室

剧场、观众席

公寓、住宅、旅馆客房

走廊、入口、大厅

新风量

推荐值

5

10

15

25

3

3

最小值

3

6

10

25

2

2


更多
