某电子厂无尘车间设计方案分享

文章来源:http://www.iwuchen.com/  2012年10月22日  点击数:15445

电子厂无尘车间设计方案分享

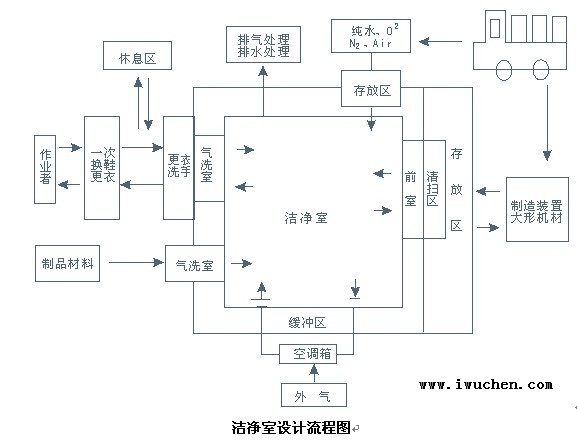

无尘车间设计流程


1.概况

该项目位于广州市番禺南沙某某电子公司,无尘车间净化面积110m2,净化级别为1万级,设计吊顶天花为2.7m。
设计依据
 (1)洁净厂房设计规范》(GB50073-2001);
 (2)《采暖通风与空气调节设计规范》(GBJ19-87);
 (3)《通风与空调工程施工及验收规范》(GB50243-97);
 (4)《洁净室施工及验收规范》(GB50041-92);

 (5)某某电子公司提供的工艺平面布置图等有关技术参数要求;


2.设计条件

室内设计参数:

洁净车间温度要求20℃~25℃;湿度要求45%~60%,洁净要求10000级。


3.厂房平面布置

空调末端采用高效过滤器;洁净空调机设在模条房,楼板承重必须符合设备运行负荷要求。
a、洁净区域:洁净车间洁净度1万级面积约110m2;
洁净前区设人员换鞋区、更衣室、风淋室等,隔离外界污染。
洁净区人员流动方向:换鞋、一次更衣---风淋室---洁净车间。在净化车间设安全门,便於人员疏散。(进入风淋室前需作一道空气过滤)

洁净区物料流动方向:传递窗---洁净车间---传递窗---其它工序

b、其它区域:由甲方自行负责,不在本设计任务之中。


4.洁净空调系统设计原则

  投资合理---初投入符合经济节约的原则,又满足各生?岗位对温度、湿度、洁净度等洁净环境的要求;
  运行经济---考虑节约能源、运行可靠、维护简单,减少日后运行及维护费用。节约的运行费用符合长期的经济原则。
  耐用---壁板选用优质PU彩钢板;主机等主要材料选用著名厂家品牌。

  技术先进---净化系统送风口采用TROX定风量阀设计,配合环境监测系统,保证洁净区各参数恒定,节省能耗。


5.洁净系统方案

5-1系统流程

 新风经过滤后与回风混合,进入风冷空调机,通过中效过滤器,经末端低阻力高效过滤器后将符合温湿度、洁净度要求的空气送入洁净室。具体流程如下:

1万级车间空气处理过程:

5-2气流组织

 (1)1万级间全部采用上送两侧回风,车间内利用柱位、侧墙做技术夹层回风道,接回风管道至空气处理机组。空气经粗、中高三级过滤器和温湿度处理后送入净房。
 (2)新风系统进行组、中、二级过滤,以确保空气的含尘浓度较低,减少外部尘源影响,提高洁净室的净化效果,并大大延长高效过滤器的使用寿命,减少运行维护费用。
 (3)新风量根据人员卫生新风要求(每人新风量>35m3/h),并保证洁净室内正压的要求经计算确定。(人员在20人以内)

5-3系统排风

 有设备排风及工艺要求的房间排风,此系统等甲方定方案。


6.冷冻站配置

6-1制冷主机

按照甲方要求,将空调系统分?1个,则空调主机设计?1台,采用风冷恒温恒湿型空调机,风量?12000m3/h,冷量34KW,热量36KW。


6-2冷源容量配置

设计方案如下:洁净车间设计冷负荷34KW,采用风冷恒温恒湿型空调机15匹,制冷量?34KW,满足要求。

本方案综合考虑了空调系统实际运行的特点,即:80%的时间是在70%的负荷下运行的。所以,本方案不但有足够的装机容量,又能保证洁净厂房连续、可靠运行,而且一次投资节约及运行经济。原文来源:无尘车间 http://www.iwuchen.com/


6-3风管及保温

(1)净化空调系统风道制安采用优质镀锌板制做,并按规范进行密封处理。

(2)除新风及排风管道外,所有风管均需保温。保温材料用优质铝箔玻璃棉毡/玻璃棉管:厚度40mm,24K,其导热系数?0.03kcal/mh℃以下,冷水管?50mm/56K保温棉。


7.洁净房装修

(1)天花:洁净区及生?区域用双层优质保温(PU)彩钢板,无尘明亮,?色用灰白,厚50mm。符合电子厂房洁净防静电要求。
(2)间隔:洁净区及生?区用双面彩钢保温(PU)板围护及间隔。
洁净车间内间隔与地面及无花交角做元弧及阴角接口,防积尘及易於卫生清洁。
(3)密闭门:单扇门:900*2000,上做玻璃观察窗(同间隔墙平窗尺寸),装通道锁,门及门框采用不湫钢制作。
(4)地面:防静电规范
  A.洁净区水泥地面经处理后做3mm防静电环氧地坪。符合欧洲EN548标准和要求。防火性能符合:DIN4102-1,B1级:抗燃烧性符合ISO06923:难燃:抗静电性<+/-100V
   抗化学性能符合EM423:耐稀酸、油脂、及乙醇、丙酮、石渍溶剂等。具有不吸尘、不吸灰的特性。
(5)柱子:洁净区柱子用彩钢板全包边,并作?回风技术夹层。

(6)风淋室:按规范要求,洁净房的风淋室设计?双人的,2个:


8.照明、配电

  洁净车间(1万级)用明装净室带罩防尘灯40WX2。工作区照度>250Lux,
  走道照度>100Lux,有精细加工操作区域可采用局部照明。
  布线按国家规范执行,用穿线钢管暗敷,符合防火及用电规范。所有管线穿过洁净区域均做好密封,线管线槽的内孔(内槽)应全密封。进入净房的气管、水管也须做密封,能设置在顶棚上走的管道,设置在顶棚上。使车间整洁干净。
  所有动力配电及插座由甲方负责。净化空调系统控制箱由我方负责。
  照明、配电按国家有关规范及甲方要求,设计及制作,满足生?及管理对设备运行及控制的要求。


洁净工程预算表

序号材料及规格单位数量单位(元)总价(元)备注
一、空调、净化部分
1风冷净化型恒温恒湿空调机功率15P/34KW,风量12000m3/h,1
2高效空气过滤器送风口1000m3/h     台1
3高效空气过滤器送风口1000m3/h     台12
4静压箱台12
5高效空气过滤器1000 m3/h      个12
6镀锌钢板净化风管(δ=0.5mm)个192
7风管静压箱保温材料(PEFδ=20mm)m2198
8PEF保温材料专用胶水m2192
9单层百叶风口250*550(带人字闸)  个12
10手动多叶调节阀500*200          个12
11防雨百叶风口200*200            个1
12五金杂件批1

小计 A


二、电气部分
1洁净光管2*40W              套15
2洁净光管2*40W(带应急)      套1
3插座   220V              位8
4指型开关                 位4
5电线、线管批1
6控制箱             个1
7五金杂件项1

小计 B


三、装修部分
1天花吊顶彩钢板(δ=50mm)  m2110
2墙体彩钢板(δ=50mm)        m2138
350型槽铝                   米90
4铝合金阴角                    米142
5铝合金阴角底座                米142
6铝合金阳角                    米58
7铝合金内圆三维                个82
8铝合金外圆三维                个38
9L型铝                        米46
10不湫钢传递窗个1
11双人双吹风淋室个1
12彩钢板安全门个1
133mm防静电环氧树脂地坪m2110
14五金杂件项1
小计 C
三项合计 D=A+B+C
安装制作系统调试费E
运输费     F
综合管理费及利润   G
综合税收  I=(D+E+F+G)*7%

总计   J


原文来源:http://www.iwuchen.com/a-456/
