洁净室围护结构详细图文介绍

文章来源:http://www.iwuchen.com/  2016年03月27日  点击数:7266

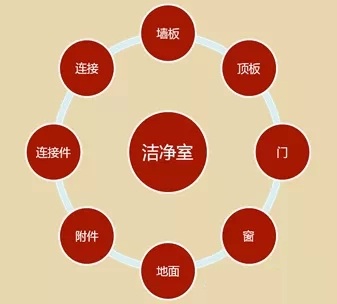

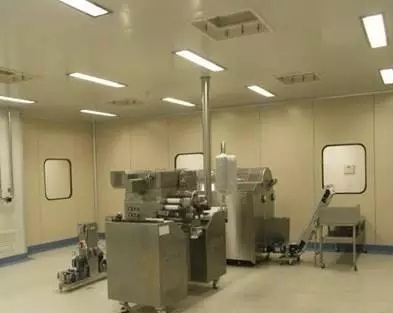

一、洁净室围护结构的组成:

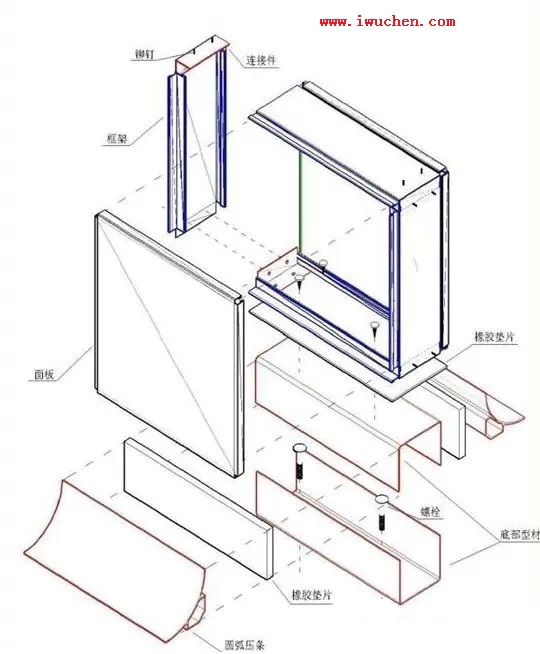

洁净室围护结构" alt="洁净室围护结构" />


二、墙板
2.1密胺树脂面层的墙体板材
特点:面层不会生锈,抗冲击性能优越,加工性能好,可任意切割开孔、切割、锯,表面平整度好。

密胺树脂面层的墙体板材


2.2彩钢板面层的墙体板材
特点:与特有龙骨系统相匹配,可以完全平整地与各种组件相衔接。

彩钢板面层的墙体板材

两种板材在同一系统中可以互换。

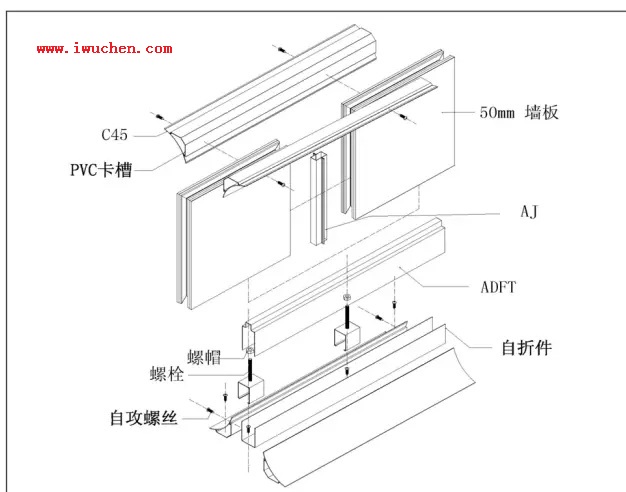

2.3 外贴圆弧中置铝连接墙板系统

外贴圆弧中置铝连接墙板系统

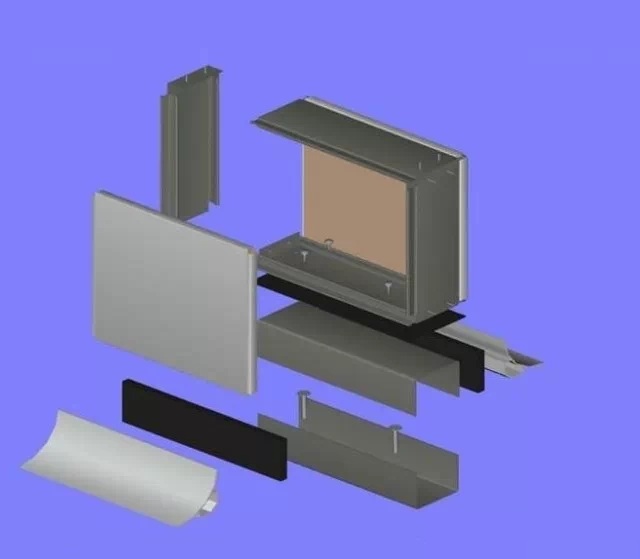

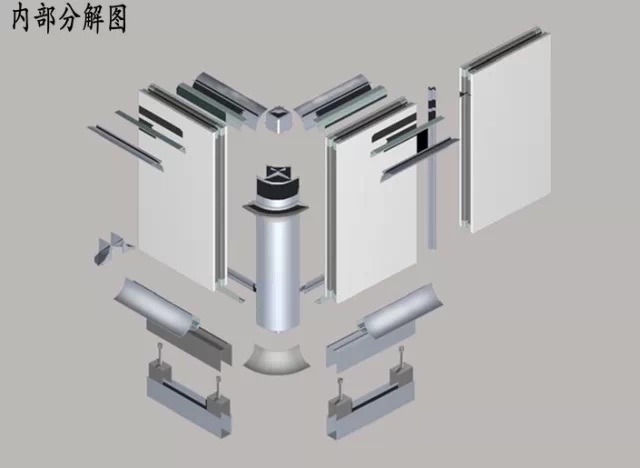

2.4 内、外部分解图

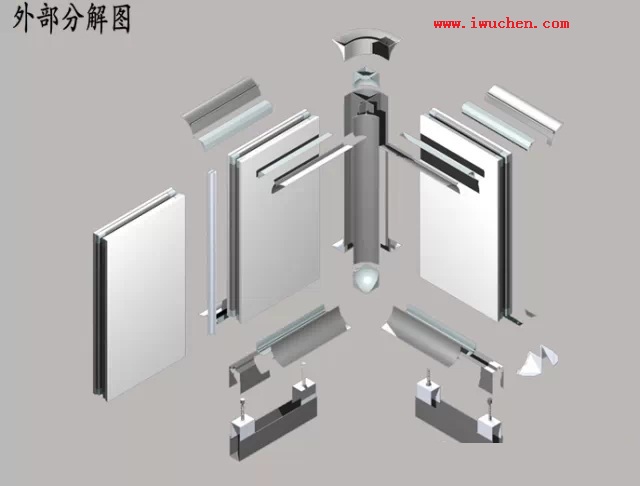

外部分解图


2.5 内置龙骨外帖石膏彩钢板墙板系统

内置龙骨外帖石膏彩钢板墙板系统


内置龙骨外帖石膏彩钢板墙板系统

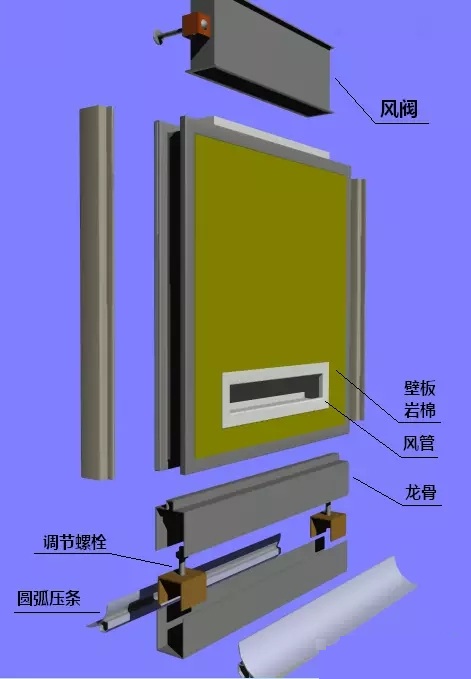

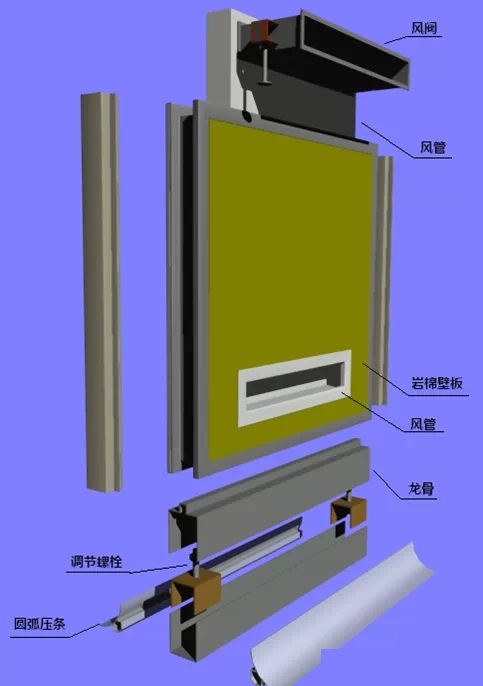

2.6 内置风管玻镁岩棉彩钢板墙板系统

内置风管玻镁岩棉彩钢板墙板系统


内置风管玻镁岩棉彩钢板墙板系统


三、顶板

板材采用三明治式结构:两面为彩钢板,烤漆,钢板厚度是0.5毫米;中间为高密度的绝缘的隔热夹芯,该型号顶板可供选择的夹芯材料有岩棉,纸蜂窝,铝蜂窝等材质,为了增强顶板强度,可在彩钢板内加入石膏或玻镁板,人员可以在上面行走,进行各种维护工作。承重在100公斤以上。

顶板

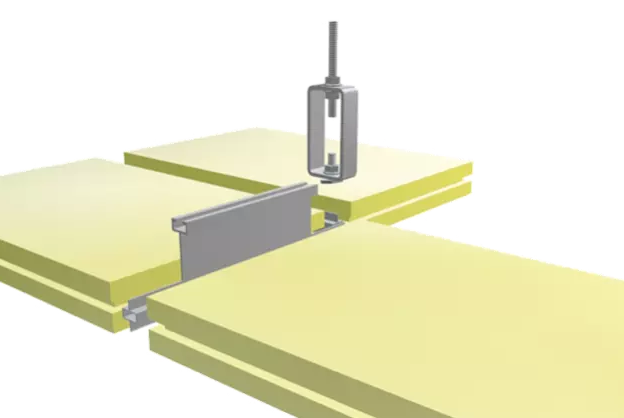

板与板之间是内置式铝龙骨或PVC方管连接的,形成一连续自支承结构的墙。两块板之间的接缝处用硅胶密封处理。顶板用M-8螺纹钢筋和支架固定在建筑顶上。

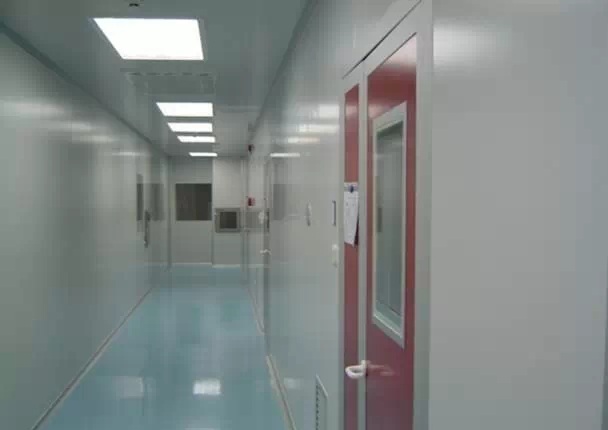

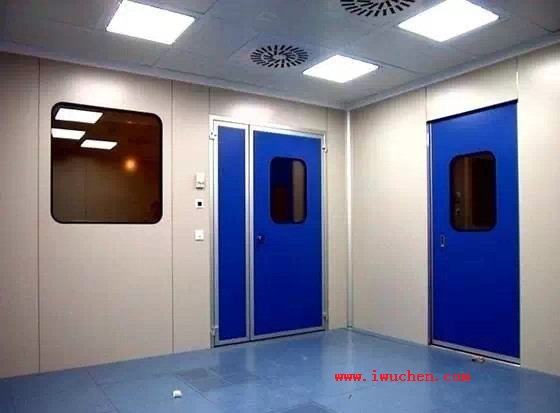

四、门:与墙板双面平整连接,转角全部使用圆弧过渡,卫生型升降铰链,按压式门锁,自动下密封条。

门:与墙板双面平整连接


可选择多种材质的门:

1.钢制门

2.密胺树脂板门

3.彩钢板门

4.不锈钢门

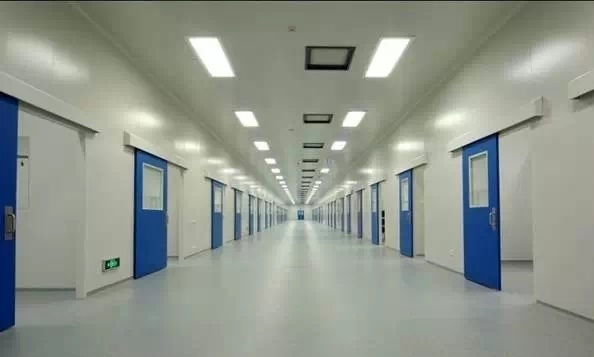

多种形式的洁净门用于不同的场合:

1.平开门

2.移门

3.电动移门

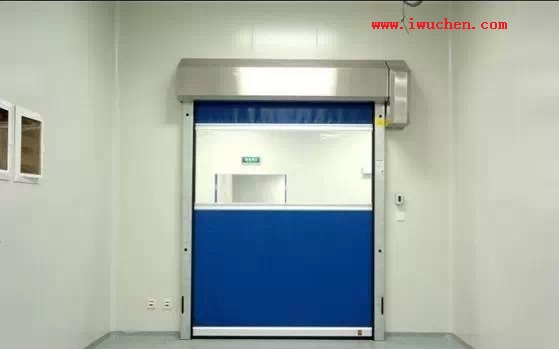

4.快速卷帘门


快速卷帘门

快速卷帘门


门与门框密封,平整联接(双面光滑)。

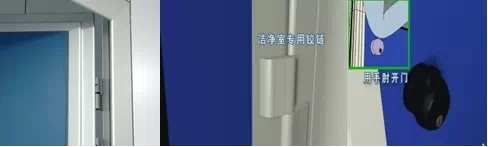

五、门锁及铰链:结构和设计能够达到双面完全平滑连接,门锁系统,应避免手接触污染。

门锁及铰链

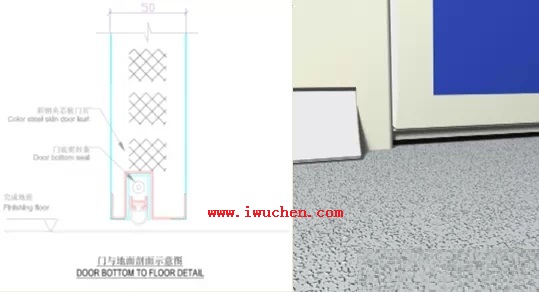

六、门底自动升降密封条:门框三边应使用密封胶条和门底自动升降密封条, 保证门体系统的气密性。

门底自动升降密封条

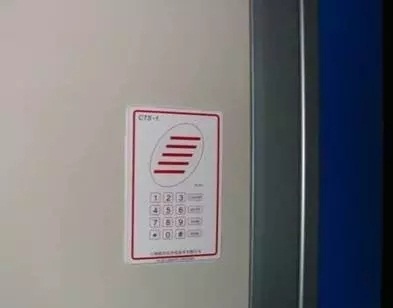

七、电子互联锁:

1.电插互联锁

2.电磁互联锁

3.阴极互联锁

电子互联锁


八、窗

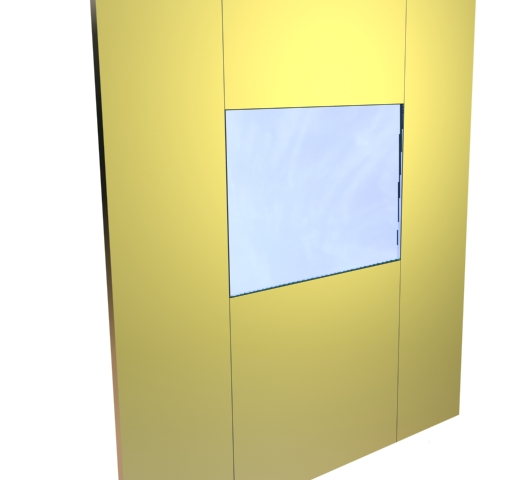

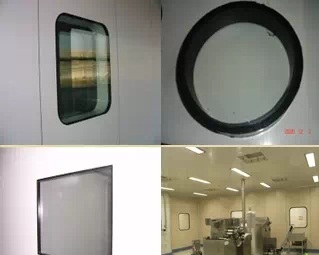

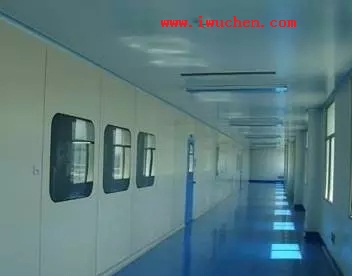

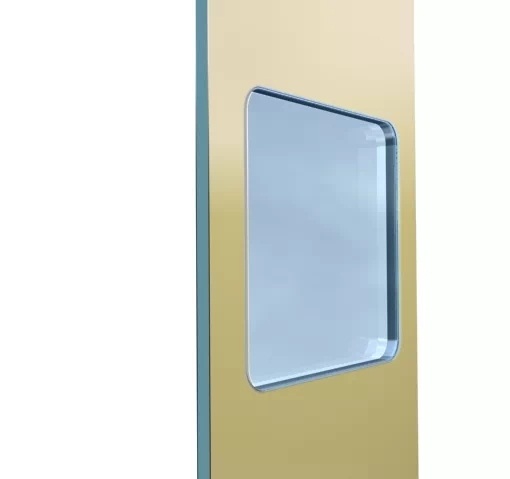

8.1 圆角窗安装在彩钢板或者密胺树脂板上,由白色或黑色烤漆铝框和双层玻璃构成,用专用结构胶密封,完全与墙板齐平窗户四角为圆形设计。可与彩板一体化,安装方便,易于清洁。

窗

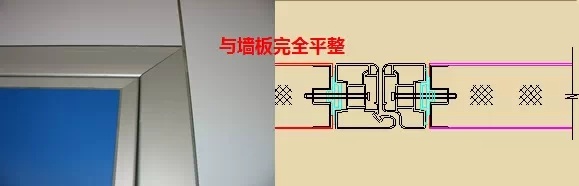

8.2 方角窗通过排版安装在彩钢板或者密胺树脂板上,由白色或黑色烤漆铝框和双层玻璃构成,与墙板完全齐平,与墙板一体,易于清洁。


8.3 应采用双层玻璃避免结露,可在单独的环境生产,避免空腔内集尘,空腔内特殊处理吸附空腔内水分,与墙面平滑连接。


九、地面

根据不同的需求,采用环氧自流平、PVC卷材和环氧彩砂地面等不同种类材质的地面材料。但具有抗静电表面的特殊地面材质,同时在一个项目中可以设计为不同颜色区分不同的洁净等级的地面。


地面与墙板的连接

地面与墙板的连接


三种地面材料的比较


环氧自流坪

环氧彩砂

PVC

化学稳定性

表面致密度

表面平整度

一般,受基层影响大

一般

耐溶剂性能

强度

一般

一般

耐冲击性能

一般

施工难度

较大

使用寿命

较短

10年

7—10年

可维护性


十、连接件

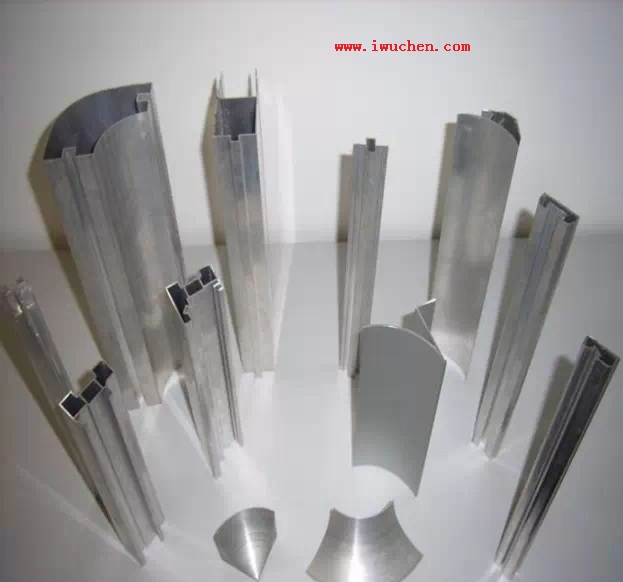

铝合金天地轨型材、其他铝合金型材、1/4 圆弧铝合金型材、1/8 圆弧铝合金压铸件以及其他辅材辅料。洁净室铝型材及其他 :

材料材质-铝合金挤压型材和铝合金压铸件。

表面处理-铝合金型材为阳极氧化表面处理,除了没有外露的铝合金型材;

材料厚度-大多数铝合金型材的厚度为1.2毫米,强度高、尺寸精密并且容易安装。

圆角的圆弧半径-圆弧材料采用PVC材质和铝合金材质,或者交叉搭配使用,符合GMP要求,易于清洁 。

密封胶-白色硅胶用于密封板间的缝隙和板与圆角之间的各种缝隙。黑色硅胶用于密封板与窗之间的缝隙。

连接件

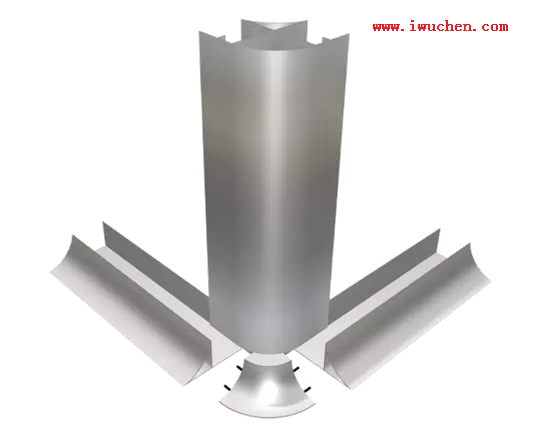

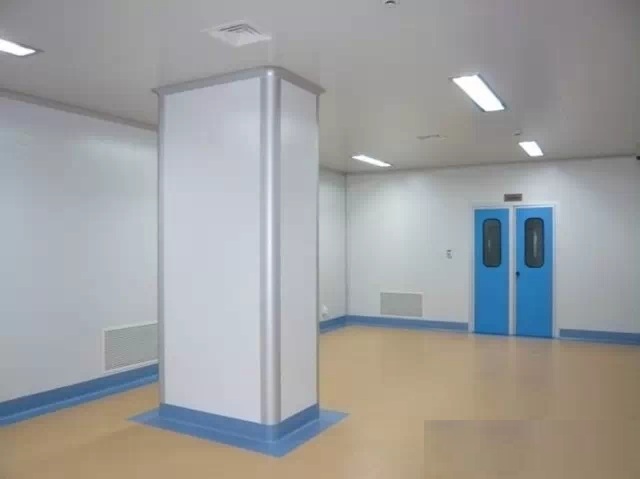

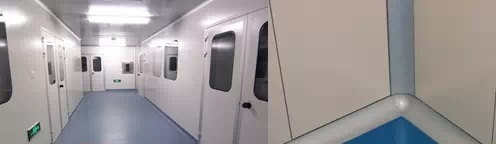

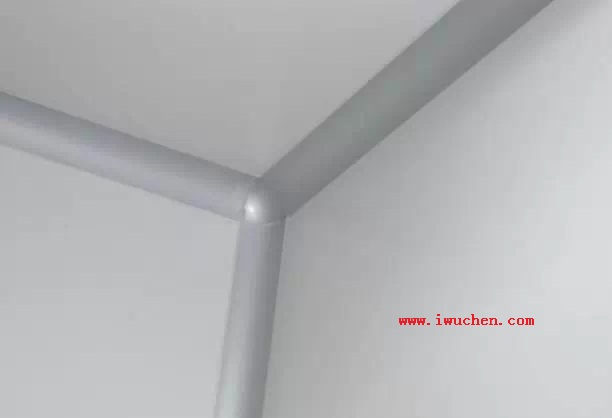

卫生型铝形材部件:易于清洁,用于水平和垂直方向彩板凸角的连接。安装在拐角处的凹形边饰,完全与墙面平齐,美观大方,方便卫生。

卫生型铝形材部件

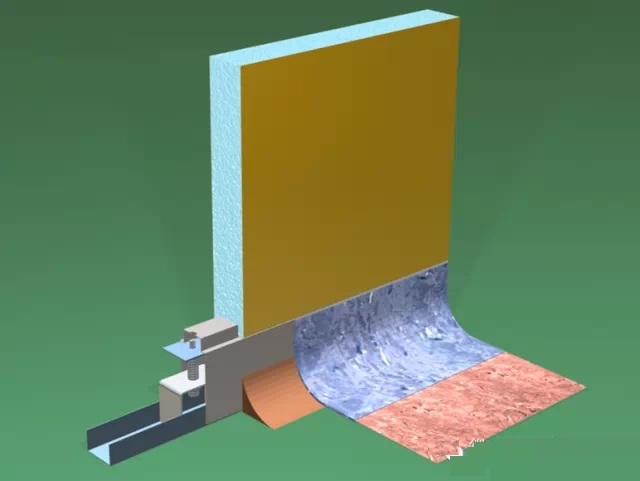

墙与地面连接示意图

墙与地面连接示意图


墙与顶面连接示意图

墙与顶面连接示意图


墙与墙“L”连接示意图

墙与墙“L”连接示意图

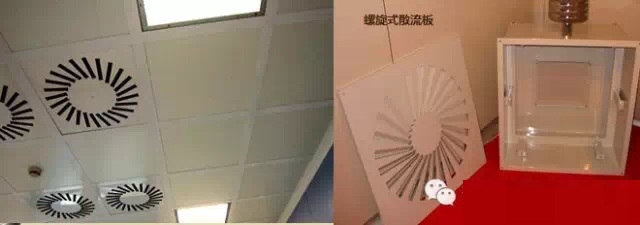

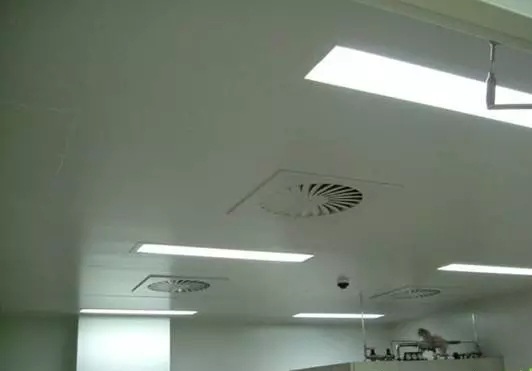

十一、旋流扩散板:旋流扩散板,有利于清除房间死角.选用液槽密封高效过滤器,确保零泄露。

旋流扩散板


十二、上检修洁净灯:采用嵌入式上检修洁净灯,易清洁,检修时亦不影响洁净室内正常生产。

上检修洁净灯

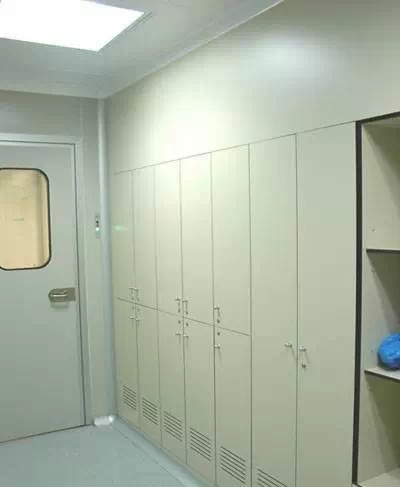

十三、内部通风的整体更衣柜

更衣柜


十四、洁净电话

洁净电话


十五、微压差计不锈钢护套,拆卸后内部仍保持整洁,方便仪表校正。

压差计

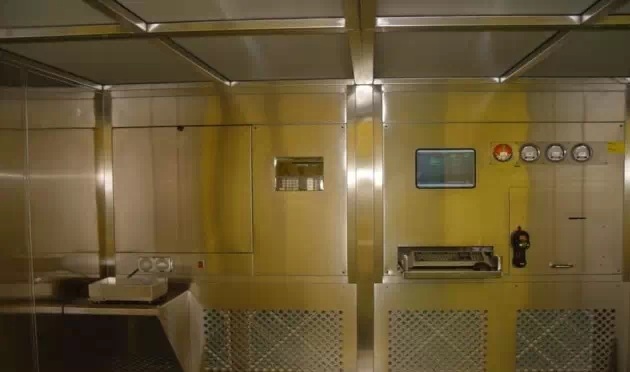

十六、负压称量罩或层流设施

负压称量罩确保配料称量过程安全可靠,完全不必担心交叉污染,高效下均流膜的设计与使用确保A级区面风速均匀,在0.45m/s正负20%范围内,符合FDA和欧盟cGMP要求。

负压称量罩

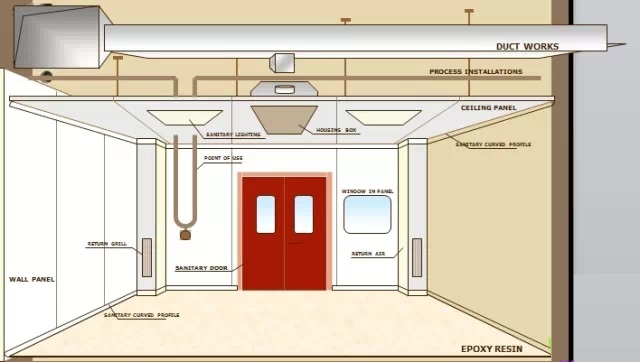

洁净室围护结构示意图

洁净室围护结构示意图


原文链接:http://www.iwuchen.com/a-1039/
