袋进袋出式安全更换过滤箱(高效空气过滤器)的应用

文章来源:http://www.iwuchen.com/  2016年03月20日  点击数:2477

袋进袋出式安全更换过滤箱(高效空气过滤器)的应用



袋进袋出过滤器的产生

袋进袋出过滤器出现于上个世纪的五六十年代,目前广泛的应用于各种高危险性或高隔离要求的领域,例如:化学和生物(CB)防护、化学、生物及放射(C B R )防护、核化、生物及化学(NBC)防护、医院隔离房间、制药设备、微电子环境、食品加工区域、生物研究、遗传与生物技术实验室、工业处理排放系统、化工处理设备、动物疾病研究试验室、放射性同位元素处理设备、核电站、战略核设施,D.O.E 设备、军事基地等。

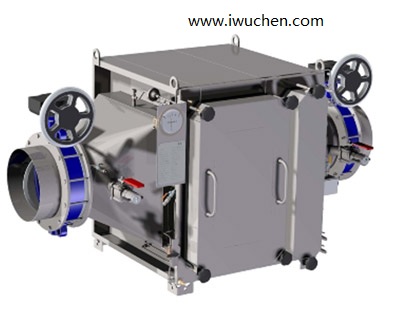

袋进袋出式安全更换过滤箱

组成和构造

袋进袋出过滤器的组成类似于组合式空调机组,是根据使用需要将不同的功能单元组合拼装于袋进/ 袋出箱体(BIBO Housing)内。常用的功能单元包括:预过滤器(Pre-filter)、高效粒子过滤器( H E P A )、高效气体吸附过滤器(HEGA)、精细扫描检测装置(Precision ScanTest Sections)等。

一般情况下,袋进袋出过滤器由过滤单元与检测单元两部分组成,最简单的过滤单元仅包含高效粒子过滤器,如果空气在进入袋进袋出过滤器之前没有其它过滤设备,则需要配置预过滤器保护高效粒子过滤器,如果过滤气体有吸附要求,则配高效气体吸附过滤器;检测单元指自动(或者手动)精细扫描检测装置。

除了以上的主要组件,袋进袋出过滤器箱体上还有一些配套的设备,比如压力表、测压孔、快速连接口等,这些部件与箱体之间都设置了微型的高效粒子过滤器,以保证与外界的隔离。袋进袋出过滤器加上与之配合的气密隔离阀(Bubble Tight Iso-lation Dampers)组成了完整的空气过滤隔离系统,在北美此系统称为“ 隔离防护系统(ContainmentSystems)”。


组合方式简介

袋进袋出过滤器的过滤单元数量决定了其组合的方式,水平方向上排列过滤单元的个数称为W,高度方向上排列过滤单元的个数成为 H,如果某袋进袋出过滤器为2H2W型,则说明其水平及高度方向上各有 2 组过滤单元,箱体内共有 4组过滤单元。同时过滤单元的数量也决定该袋进袋出过滤器的风量,以最经常使用的 24 英寸 ×24 英寸(610mm×610 mm)HEPA为例,其在 250 Pa 阻力下过滤风量为 1700 m3/h,那么上述 2H2W 型过滤风量为6800 m3/h。在过滤单元组合时,水平方向上过滤单元的数量是有限制的,如 610 mm×610 mm 的过滤单元最多只能排列三组(3W),这样才能保证在更换时操作人员能够顺利更换最深一组过滤单元,而在高度方向上一般没有具体限制,可以根据现场实际情况确定。


袋进袋出过滤器特点

袋进袋出过滤器最大的特点是安装、更换、检测过滤器时均在PVC 袋(或者高温袋)保护下进行,过滤单元完全不与外界空气接触,从而保证了人员与环境的安全,使得更换过程方便快捷。


安装与更换

初次安装过滤器

初次安装过滤器时,将新的过滤单元沿轨道直接推入过滤箱体内锁紧,然后将PVC 袋子安装在特殊设计的法兰口上,并使用安全带扎紧,确保 PVC袋与法兰之间密封,最后将PVC袋叠好,封闭检修门,以保证PVC袋和过滤单元就一起封闭在袋进袋出箱体内。


过滤单元更换

更换过滤单元时,工作人员打开检修门,将双手伸入PVC 袋上的手套里,松开过滤单元的锁定装置,将使用过的过滤单元滑入PVC 袋内,然后在中间扎紧袋子将包含过滤单元的部分剪下,这样废弃的过滤单元就通过PVC 袋子从箱体中移出。接着把新过滤单元装入新的 PVC袋子,再将新的 PVC袋子套在法兰口上扎紧,取下法兰上残余的袋口,放入新袋子的手套里,扎紧后将其剪下,再把新袋子卷好,关闭检修门并压紧,即完成了全部的更换过程。


安装特点

袋进袋出过滤器除了使用安全便捷的更换技术之外,其整体的牢固性和气密性也十分值得称道。目前国际上袋进袋出过滤器的生产主要依据各国的核工业标准,例如:美国 ASME N509(核动力工厂空气净化设备和组件)、ASME N510(核空气处理系统测试)、德国 DIN 25496(核设施用通风组件)等。设备箱体一般为不锈钢整体焊接,气密隔离阀与箱体之间采用法兰连接,连接处通常使用氯丁密封垫圈和氯丁法兰垫圈进行密封,在特殊的需求下(如高危险、高致病性环境)设备可以抵抗地震。箱体与气密隔离阀采用相同的密封标准,在气密隔离阀关闭条件下,美国标准要求在恒定内外压差 2500 Pa 条件下进行压力衰减泄漏测试,德国的标准要求在恒定内外压差 2000 Pa 条件下,容许泄漏率小于10 l/(hm2)。过滤单元与箱体框架之间的密封有两种形式,在北美一般采用液体(凝胶)密封,在过滤单元的周边有一圈特制的凝胶带,当过滤单元推入过滤箱体后,箱体的框架完全陷入凝胶内部从而保证两者之间的密封性;而在欧洲,过滤单元与箱体框架之间设置了充气气囊,在过滤单元装入以后对气囊进行充气,再使用专业的设备对其密闭性进行检测,以保证其充分密封。


袋进袋出过滤器的检测。


传统的高效过滤风口,在安装使用后,基本不能进行再次的检测,而高效过滤箱由于测试方法的限制必须与排风口之间有足够的风管长度才能够进行有效的检测,这样的做法明显的构成了安全隐患同时也不符合《实验室生物安全通用要求》(GB 19489-2007)的要求。在标准配置的袋进袋出过滤器中,均设置自动(手动)扫描检测单元,可以随时检测过滤器的效率及安全性。检测单元紧邻这个由过滤器及其框架组成过滤面,在距离过滤面1 英寸(25 mm)处设置一个取样装置,该取样装置将沿整个过滤面做蛇形运动,移动速度最高为10 fpm(50 mm/s),这样就可以随时或者根据使用的要求按时的检测过滤设备的过滤表面及密封区域,整套检测装置同样用PVC 袋子封闭在箱体内,取样和分析装置通过快速接头连接至箱体外,并且所有采样口均设有小型 HEPA,同样保证整个检测段的密封性和安全性。

经过实验证明,这种检测方法可以完全模拟并取代传统的气溶胶检测方法,与传统的方法相比还存在明显的优势,可以节省传统方法中要求的过滤器上游及下游的10 倍管径长度的混流段风管,这样就可以确保过滤设备最大程度的接近排风口,提高整个系统的安全性,而且节省大量的风管安装空间。


国内使用现状与思考

国内使用的袋进袋出过滤器还十分有限,但是根据其自身的特点以及国外多年的使用经验,其在国内必将有越来越广泛的使用空间。

袋进袋出过滤器设备也带给我们一个思路,普通的过滤器单元,配合一种更换方法,整合一套检测系统就形成了一种全新国际通用的设备,并且功能更加合理,使用更加方便,系统更加安全。
