洁净室系统竣工调试主要包括哪些?

文章来源:http://www.iwuchen.com/  2014年01月13日  点击数:5164

我公司提供针对洁净室项目的竣工系统调试服务:

  ?  单机试车

  ?  联动调试

  ?  系统综合调试

  ?  系统性能诊断分析

洁净室系统划分:

  ?  空调系统综合调试

  ?  水系统平衡

  ?  气体管道系统相关测试

  ?  纯水系统分析与测试

  ?  电气试验(35KV以下)

  ?  化学排气系统平衡与测试

洁净室系统竣工调试

   洁净室系统在竣工之后,并未达到设计、规范的要求,调试时发现问题解决问题的最重要的一个环节。系统调试包含两个概念:一个是单机、系统的调节,一个是综合性能的测试。洁净系统竣工调试工作要分三个步骤进行:单机试车—联动调试—洁净室的性能测试和综合评价,直至洁净室的运行正常。

 洁净室调试前的工作准备

1、建立调试班组
   成立以建设单位(业主)为组长的有设计单位、施工单位、监理单位人员参加的调试小组。调试小组领导调试的全面工作,调试小组协调各方面的关系,调试小组为调试工作提供各种软硬条件。
2、编制调试方案
   在调试小组领导和组织下,编制调试大纲。调试大纲是调试工作的指导性文件。调试大纲的内容包括:组织分工、人员安排、物资调动;调试项目、调试方法、调试仪表;调试程序、调试进度、调试计划安排等。调试大纲的编制使调试人员思想明确、认识统一、步调一致、行动整齐,使调试工作顺利进行。
3、施工现场质量的会检。
在调试小组的领导组织下,有建设单位、设计单位、施工单位、监理单位的有关领导和技术人员参加,对施工现场、施工质量进行全面会检。从冷冻站、换热站、锅炉房、变配电站、空调机房到供冷、供热、供电系统、空调净化系统和自动控制系统。从设备(冷冻机、锅炉、水泵、冷却塔、空调器等)、配件(阀门、风口、消声器等)、管道和管线到保温、设备基础、管道支吊架等的工程施工质量进行全面会检。看是否按图施工、查与设计图不符之处,找施工质量不合格项目并查其原因。并对施工、加工、安装等质量问题逐一填写“缺陷明细表”,提出整改意见,限期(正式调试之前)整改完毕。
4、空调设备、空调系统的清扫:
   调试之前对洁净室进行全面、彻底的清扫是十分必要的。对洁净室的地面、墙面、吊顶、门窗进行认真、全面、彻底的大扫除(最好请专业的清洁公司);对空调设备、空调管道(送风管、回风管、新风管),空调配件(清声器、阀门、风口等)进行检查、检漏和擦试。达到洁净要求为止。
   安装粗效、中效过滤器进行第一次空吹。在彻底清扫的基础上,安装空调器内的粗效和中效过滤器。对整个净化空调系统进行空吹,空吹时间为24~36小时,使整个系统得到初步的净化。
   安装高效过滤器。系统空吹后可以安装高效过滤器。高效过滤器在安装之前,要求对其逐一进行检漏,对有泄漏者进行堵漏。检漏在临时检漏台上进行,尘源利用大气尘。被检合格的高效过滤器方能进行安装,安装完毕后对高效过滤器的安装密封再进行检漏(利用尘埃粒子计数器扫描),达到安装合格。
   高效过滤器安装检漏合格后再对净化空调系统进行第二次空吹。空吹时间24小时,然后方可进行入调试程序。
5、测试仪器、仪表、工具的准备
   调试前要对调试中所用的仪器仪表进行调试和标定(超过使用时间还需重新进行标定)。所用的仪表包括测量风速、风量、温度、相对湿度、压差、噪声、振动、转数、时间、大气压力和洁净度的仪器仪表等。
   调试所用的器材、工具的准备。如:电工工具、管工工具、扳金工工具、钳工工具以及爬高上下的梯子等。并且请施工单位配合电工、管工、扳金工和钳工。
   调试和测试工作所用的图纸和记录表格的准备。
(一)单机调试
   单机试车是对工程中的所有的设备、配件等单体进行试车。单机试车的目的是对这些设备、配件的安装质量和产品出厂质量的检查和考核。单机试车的主要内容有:
水、电先行。即首先对供水供电的设备和系统进行检查和考核。如水泵、变压器、配电箱、开关等。要保证供水、供电的正常、可靠。
进而,对供冷设备(冷冻机、冷却塔、冷冻水泵、冷却水等)、供热设备(锅炉、换热器、热水泵等)、空调设备(表面冷却器、加热器、加湿器、过滤器、风机等)、自动控制设备、仪表、阀门以及各系统的配件进行单体考核。看是否能满足设计要求和正常运行。尤其对转动设备如风机、水泵要试转看是否运转平稳,有无杂音和碰撞和反转现象;用电设备接线是否正确;冷冻机和锅炉是否能达到设计要求;空调器中表冷器的降温去湿能力、加湿器的加湿能力等等进行单体检查、考核。如果出现故障和发现问题,应立即排除。
   对于大型设备如冷冻机、锅炉、空调器等(尤其是进口设备)在单机试车时最好有生产厂家的调试人员现场指导或由生产厂家负责试车,待运转正常后再移交给使用单位。单机试车为联动调试做好各个单体设备的准备工作。
(二)联动调试
联动调试一般情况下分为两个阶段进行,即风量平衡分配阶段和联动调试阶段。
1、风量分配:
   风量分配即将各个洁净室的送风量、回风量、新风量、排风量全部按设计要求调整到设计风量。因为一个洁净厂房可能有多个空调送风系统和排风系统,或一个空调送风系统要负担多个洁净室的送风。因此,风量分配调试工作是一项工作量大、时间长、耐心细致的工作。风量分配调试工作也是整个调试工作的重点工作。常用的风量分配调试方法采用标准风口法。
   标准风口法:一个洁净室可能有几个、几十个空调送风口、回风口。因为它们之间都是相通的,当调整某一个风口送风的风量时其他送风口的风量也会跟其变化。因此,采用标准风口法。
   所谓标准风口法,就是在风量分配之前,将所有阀门都开到最大的情况下,在所有的送风口这中找到最不利的送风口(送风量最小的送风口),将此风口作为标准风口。在标准风口上设一监测仪表,随时测试标准风口的风量变化。然后调整其它所有风口风量。因为调整任何一个风口风量时,都会影响已调整过的风口的风量的变化;因此,在调整任何一个风口风量时,都要以标准风口当时风量为参照风量,使所有被调风口的风量均随标准风口的风量变化而同步变化。
当一个净化空调系统负责多个洁净室空调时,调试要以洁净室为单位由末端向总干管方向进行,对各洁净室首先调整其送风量的相对关系量,然后,再用系统的总阀门来将每个送风口,每个洁净室的送风量都调整为真实的设计送风量。
2、联动调试
   联动调试在风量调整和单机试车后进行。联动调试就将净化空调系统和为净化空调系统服务的所有系统即:供冷系统(冷冻机、冷却塔、水泵以及供冷系统上所有的配件)、供热系统(锅炉、水泵以及供热系统上所有配件)、供电系统(配电箱、变频器……)和自动控制系统全部投入运行,考核各系统的综合性能和联动性能。必要时,在洁净室内人为的设置一定量的负荷,考核温、湿度探头、中间仪表和执行机构的联动是否敏感、协调;考核温、湿度探头是否准确,精度是否合格。
(三)洁净室的性能测试和综合评价
在风量调整和联动调试的基础上,洁净室空调净化系统以及为其服务的所有系统,均处于正常运行状态。接着进行洁净室的性能测试和综合评价。
1、洁净室的性能测试:
洁净室性能测试内容包括:
洁净度测试、风量测试、正压测试、过滤器检漏、风速测试(单向流洁净室 )温度、相对湿度测试、噪声测试等。
风量或风速测试:包含机组总风量(送风、回风、新风及排风)、风口风量(送风口、回风口及排风口)。单向流洁室测量断面风速;非单向流洁净室测其风量,并用其数据校核换气次数
断面风速的测量:我们采用先进的美国八爪TSI多点风速仪器进行测试

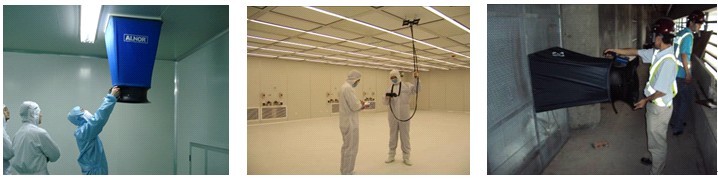

风量测试:在风管或送风口上测送风风量。风管上安装规范设置风量测定孔;末端风口直接采用先进的美国TSI电子风量罩直接读取数据,目前是行业认可最先进、准确的仪器。

正压调试:压差调试是一项繁琐细致的工作,最终将在关门的状态下,系统的对洁净室的正压校核。

洁净度测试:每个采样点连续采样三次,三次平均数作为该点洁净度评价数据,全部测点的测量值的平均值作为该洁净室(区)的洁净度及95%UCL值(小于9点时,计算)评判。
2、洁净室的综合评价。
在对洁净室性能测试的基础上,根据对洁净室洁净度、温、湿度、正压、风量、噪声、静电及沉降菌(医药厂房、手术室、实验室涉及)等测试结果,对洁净室的建设和性能进行竣工验收的综合评价。
