净化工程施工技术交底方案

文章来源:http://www.iwuchen.com/  2012年11月05日  点击数:5135

净化工程施工技术交底方案

一、  现场用水用电

施工用水用电由业主提供,线管布置服从业主的总体安排。


二、    现场管理

施工区域内设专门堆放垃圾区域,定期清理、清扫,保持现场整洁,卫生。现场临时的设置与管理严格按照有关规定执行。

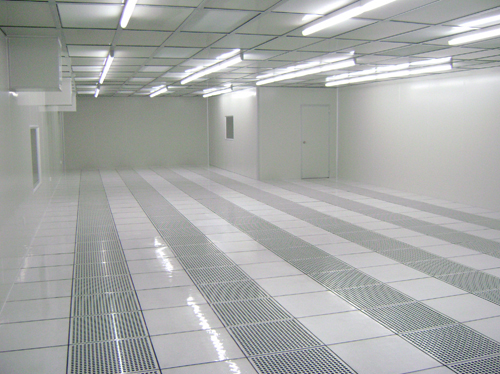

净化工程施工" alt="净化工程施工" />

三、    设备安装施工

●  安装施工程序:

1基础验收

2设备验收

3设备安装找正

4设备精确找平找正

    5设备清洗检查

    6设备试车

●  设备安装要点

1设备的开箱检查:根据设备清单,说明书,合格证,检验记录和必要的装配图和有关型文件核对型号,规格以及全部零部件。表面检查无缺损和锈蚀情况

2设备的基础尺寸,位置等应符合图纸要求。

3平面位置安装基准线对基础实际轴线允许偏差不得超过图纸要求。

4安装时,设备的连接管口与其开口的地方的封闭不能拆掉,以免杂物进入到设备内部。

5检查设备不应有缺件,损坏和锈蚀现象。

6设备的单车试车

试车前,电的仪器及保护连锁应具备使用条件,水冷系统应符合要求。

试车中,最关键的是按照设计要求检查温度,压力,震动三个最主要的安装质量标准,单机试车中必须达到试车要求。

试车结束后应及时完成下列工作:断开动力电源,拆除试车的临时设备,整理试车运转记录。


四、    电气工程

(一)   施工准备

施工负责人组织施工班组认真熟悉图纸,吃透设计意图,对设计中的问题与设计建设及监理单位联系,使问题能够及时解决,并做好图纸会审记录。

进厂设备和材料应有保证书和产品合格证书,并经认可合格后方可使用,和设备供货的有关试验报告,安装实用化说明书,备品备料等并按程序进行开箱检查,经甲乙双方认可合格后方可进行安装,保管好随设备带来的相关资料。

(二)   主要项目施工方法

 1电缆敷设

 ⑴动力配电电缆敷设在电缆桥架、托盘上。

 ⑵在吊顶内敷设电缆,应使用特制U型卡箍,在平行敷设时不得斜线敷设。

 2线管敷设

 ⑴镀锌钢管,暗配在混凝土内应尽量减少大角度的弯曲,管子连接处做密封处理。

 ⑵管路弯曲处不应有褶皱、凹穴和裂缝。

 ⑶在吊顶内电管应排列整齐,固定点的距离均匀,并使用专用的卡子。

 ⑷钢管进入开关盒配电箱时暗配管用电焊固定露出盒口小于5mm在薄壁板墙内应采用35mm厚的开关盒。

 ⑸管内穿线的面积不应大于管内面积的40%,管内应加密封圈,护口。

4特殊安装

 ⑴在洁净区灯具,开关,配电箱安装应注意:开关及小型配电箱应用吊顶密封胶密封,以保证洁净区的洁净度要求。

 ⑵所有进入洁净区的电管均用密封胶泥在两恻封口。


五、净化空调工程施工方案

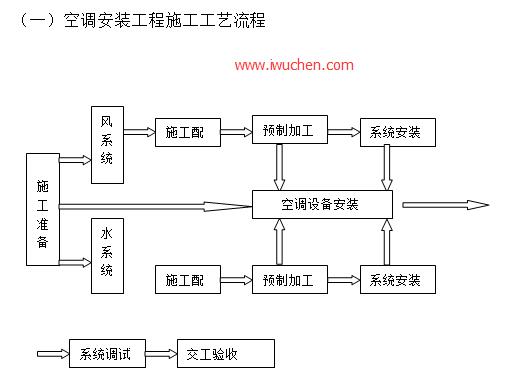

(一)空调安装工程施工工艺流程

空调安装工程施工工艺流程


(二)   净化空调风系统主要施工方法

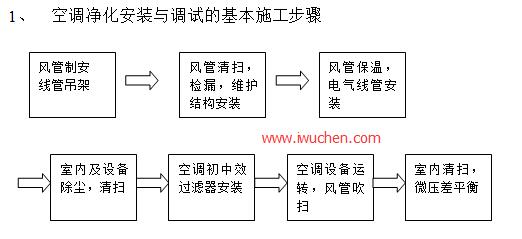

空调净化安装与高度施工步骤


2  风管的制作与安装

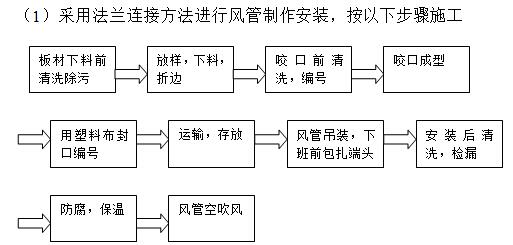

 (1)采用法兰连接方法进行风管制作安装,按以下步骤施工

法兰安装顺序


 (2)技术要求

 ①制作时不得损坏钢板镀锌层,对咬口、折边、铆接等损伤处应涂刷环氧树脂。

 ②风管不得有横向拼接缝,尽量减少纵向拼接缝,风管底边宽度≤800时不得纵向拼接,1800以内只应有横向拼接缝,2600以内只应有两道拼接缝,纵向拼接缝应互相错开。

 ③风管咬接口处涂密封胶。

 ④风管内表面必须时光滑平整,不得在风管内设加固框及其他凸出物,加固方法是在风管外加角钢框,大小与法兰相同,铆钉周围涂密封胶密封。风管大边大于800长度在1200以上均要加固。

 ⑤风管法兰密封垫片采用弹性好,不要透气,不产尘材料厚度不小于5mm,密封垫应尽量减少接头,如接头应采用企口或阶梯结构,密封垫与法兰应采取可靠胶粘,不得隆起,脱胶,其边应保持内壁平齐。

 ⑥风管法兰螺栓应均匀紧固并做镀锌处理螺栓检举应小于100mm

 ⑦风管部件如阀门,消声器,风口应处理油污。检查紧固件、传动件是否松动,其闭是否正常,并要正确确定气流方向。

 ⑧风管的吊架间距,防冷桥措施,安装斜度等均应按照国家有关规范实施。


五、净化空调系统组合式空调器安装:

 (1)安装前应检查产品合格证,理解安装说明书,熟悉各功能段的安装设置

 (2)检查安装基础的强度,坐标位置,大小,标高及水平度,以减少因倾斜引起的运转噪声和振动。

 (3)对设备内部进行清洗,擦拭清除尘杂物和油污。检查送回风机是否有杂物,手动旋转叶轮时是否有异响。

 (4)检查设备各检修门是否平整,启闭是否正常,密封是否脱落,关门检查箱体是否有漏光,空调允许漏风率不大于2%。

 (5)检查设备内表冷器是否有明显损坏,随机配套风量调节是否启闭正常,对表冷器碰歪的翅片应以校正。

 (6)空调器送回风风口与风管连接处应采取柔性连接。

 (7)设备运转前应检查机内初中效过滤器是否有明显洞孔,松脱。


六、装饰工程施工方案

 本工程的装饰工程主要为洁净区内的吊顶、隔断,采用50mm厚的夹心钢板,与其他装饰工程不同之处在于他有洁净方面的要求,因此下面将重点叙述。

 (一)吊顶施工

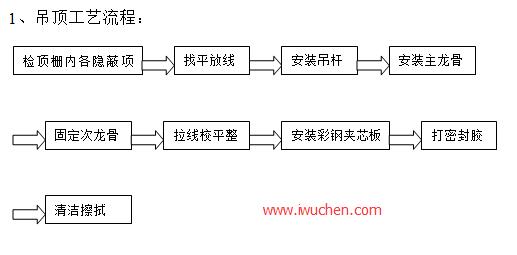

 1、吊顶工艺流程:


2、         吊顶安装

 安装吊顶要依据设计图中顶栅内空调通风确定,排放吊杆预先在地面上找出十字交叉线,作为装修及通风专业的控制线,这样避免了吊杆和主龙骨与通风空调等专业管线发生矛盾。

  吊杆采用φ8全丝镀锌圆钢,用膨胀螺栓同结构顶棚固定。

3、         主次龙骨安装

 主次龙骨安装均需考虑通风管线及灯具位置,当与其发生矛盾时,该部门龙骨做加强处理。主龙骨接头处需使用连接件,且接头相互错开500MM以上,吊挂件必须用螺线拧固,主龙骨和吊杆必须在同一竖直面,要保证一定的起拱度,通过螺杆上的螺栓调节达到,边龙骨用射钉固定。

4、         彩钢夹芯板安装

  安装夹芯板前应符合下列条件:一是所有龙骨都已调整完毕;二是吊顶内风、水、电管道安装并调试完毕。板材应在无应力状态下固定,防止出现弯棱凸棱现象,长板应沿纵向次龙骨敷设,自攻螺钉固定,钉眼做防腐处理。


(二)彩钢夹芯板隔墙施工

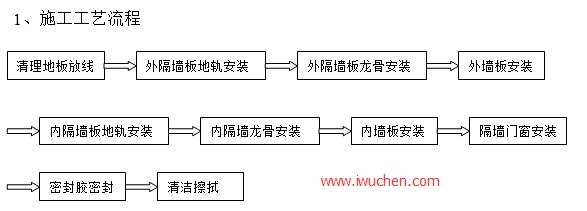

 1、施工工艺流程


 2、夹芯板隔墙安装

(1)放样前先将室内地板清理干净,防止放样施工线消失。

(2)沿施工线安装隔墙地轨,以膨胀螺丝钉或射枪钉钉在地板上固定

(3)安装隔墙水平调整器,加封盖板。

(4)安装天花轨道,以螺钉锁定天花龙骨。

(5)安装隔墙支撑龙骨

(6)将隔墙库板放置于地轨、天轨槽内配以压条、螺钉固定,密封胶密封或压条内置以密封带。

(7)拆除隔间板墙板防护膜。

(8)清洁、验收。


(三)施工要点:

 1、彩钢夹芯板吊顶及隔墙安装及密封注意事项

  a彩钢板组成的大面积隔断,其组装缝隙主要位于壁板相互之间,它与顶棚、地坪以及承重墙的连接处。隔断之间一般采用承插槽口结合,故在槽口中衬垫薄层海面橡胶,安装时压紧。隔断与顶棚、地坪之间通过上下槽轨连接;槽轨固定在顶棚或地坪上,壁板插进槽内。槽轨与隔断均属机械加工件,配合较紧密。但槽轨与顶棚、地坪之间应垫海绵橡胶,以调整施工中结合尺寸的误差和密封。当顶棚为轻骨架顶棚时,结合缝按顶棚阴角构造处理。当平面组合尺寸出现与标准件不符合时,在尽端可使用不规则的插入体,他与墙体之间除用海绵橡胶垫片压紧外,宜加一条表面遮盖物。

 b、安装前对土建大空间必须清扫,以便就位,拼装在洁净的环境中进行,以免对配件、材料造成污染、损坏。

 c、各种构配件和材料应存放在清洁的房间,室内应干燥,地面应平整。堆放前地面应铺放防潮膜。其上严禁堆放其他物品,并有防潮、防水、防锈、防尘设施。

 d、安装前应检查地面是否平整,其不平度不应大于0.1%

 e、壁板安装前必须严格放线,校准尺寸,墙角应垂直交接,防止积累误差造成壁板的倾斜弯曲。施工时应先进行吊杆、锚固件等的施工,以使其与主体结构、地面牢固连接。吊挂锚固件的位置严格按设计位置设置。壁板的安装应随时校正尺寸,误差较大的应调整更换,防止不闭合,扭曲。壁板的垂直度应用2m托板和直尺检查,不垂直度不大于2%。

 f、吊顶应按房间宽度方向起拱,以保证吊顶受力后保持平整、无塌陷。吊顶与墙体周边的交接应严密,没有大的起伏。

 g、构件和材料开箱启封应在清洁的环境中,应严格检查其规格和完好程度,不合格或损坏的构配件严禁安装。安装过程中不得撕下墙板表面塑料保护膜,严禁撞击、踩踏板面。

 h、需要粘贴面层的材料、嵌填密封胶的表面和沟槽应铲除杂质,清洗擦拭干净。防止面层材料虚贴起拱,大面积的铺贴时宜用洗涤剂清晰,确保施工质量。接缝应按说明书或设计要求进行处理,安装缝隙均应用密封胶密封。

 i、嵌于墙、地面内的凹槽应先用无齿锯切割,再行剔除,以免损坏墙面,地面。

 2、电器具与送风回风口密封

  配电箱、接线盒、开关盒、插座盒与墙体的封堵,是洁净室施工中应该特别注意的部位,安装时采用单组分型的发泡剂进行现场封堵。电线与穿管之间的密封采用胶泥堵塞。

 3、门、窗缝隙的密封

 (1)门窗缝隙的种类

  有三大类:Ⅰ类是框的组合拼装和框与门洞口的安装缝隙。Ⅱ类是窗与开启扇之间的搭接缝隙。Ⅲ类是玻璃的安装缝隙。这三类中Ⅰ、Ⅲ类属于固定缝隙,第Ⅱ类属于活动缝隙

 (2)固定缝隙的嵌堵

  门窗框料同彩钢板之间应牢靠固定,在缝隙内压力大的一侧嵌堵天然橡胶窗封条,然后双面打胶密封。

 (3)活动缝隙的密封

  本工程采用平开门,平开门扇缝隙的密封选用成型断面的弹性材料作为密封条,固定垫封在缝隙处,将小断面成型的弹性密封条敷设在门框的隐蔽凹槽部位,再借门扇的关闭压紧,密封条优先选用天然橡胶,且闭合成圈。送风口四周均采用密封胶封堵严密。
