洁净气体配件VCR接头如何安装？
洁净气体配件VCR接头如何安装？
1、安装步骤
安装前要确保TUBE管连接端的表面没有缺陷（无凹陷、凸起或刮痕等），端面经切割和平口成90度，并且去除了管内外毛刺。
VCR接头安装步骤：

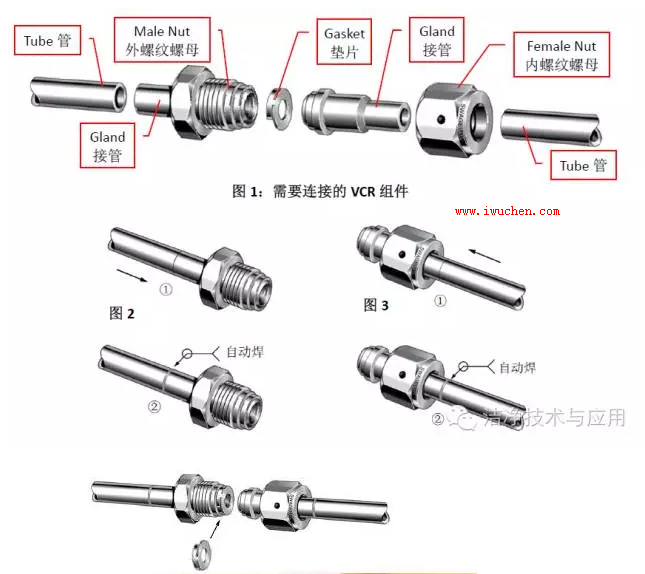

（1）需要连接的VCR组件如图1所示。
（2）分别将外螺纹螺母（Male Nut）和内螺纹螺母（Female Nut）套在接头（Gland）上，然后分别同需要连接的TUBE管自动焊接（如图2、图3）。

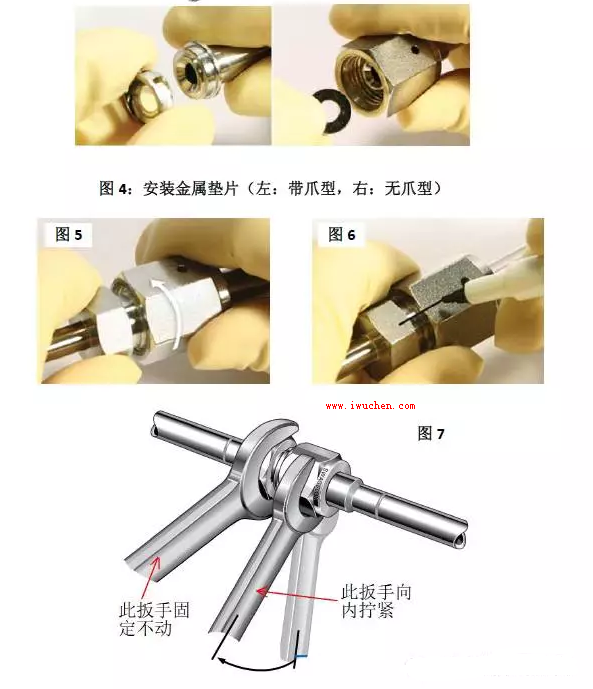

（3）安装金属垫片：如果是带爪垫片，将垫片卡在Gland上（注意不要划伤Gland的密封面）；如果是无爪垫片，将垫片放进Female Nut内（如图4）。
（4）用手指拧紧内、外螺母（如图5）。
（5）用记号笔在内、外螺母的六角头上划线做记号（如图6）。
（6）用一个扳手固定外螺纹螺母，另一个扳手向内拧紧内螺纹螺母1/4圈（即90度，如图7，详见说明1）。
说明1：安装VCR接头时，先用手指拧紧，然后用扳手到底要拧多少圈才算到位呢？我查过很多厂家的样本， Swagelok Swagelok 、Parker Parker 、Hy -Lok Lok、TK SCT TK SCT 、Ham -Let都是写的1/8圈；ASFLOW写的是1/8 ~ 1/6 圈；FujikinFujikin Fujikin 写的是1/6圈。但我请教一些施工经验比较丰富的人（包括专门做高纯气体管道的公司工程师）他们说最好拧1/4 圈，这样比较保险，否则容易有 泄漏隐患。 因此建议施工时还是拧 1/4 圈。
2、安装后检查
RVCR 接头如果没有拧到位，就有可能产生泄漏（有可能当时不漏，但会成为运行后的隐患）。现场管理人员可以通过如下两种方法进行检查：
（1）检查VCR接头上的标记，看是否拧了1/4圈；
（2）通过内螺纹螺母上的泄漏测试孔（Test Port）进行测试。
方法（1）简单易行，随时可以检查。但前提是工人施工时必须做好标记，否则没法检查。方法（2）虽然很可靠，但需要专门的仪器和设备，而且要更多的人力、物力，因此要根据项目的具体情况决定是否采用。
通过内螺纹螺母上的泄漏测试孔还可以检查是否安装了垫片。
3、安装注意事项
（1）一定要用记号笔做记号（参见图6）。一来工人自己可以确定是否拧到位，二来便于管理人员检查。
（2）内螺纹螺母不要拧过头。如果拧过头，可能会损坏螺纹形成泄漏隐患。
（3）拧紧VCR接头时，切勿旋转外螺纹螺母（或本体），而应固定外螺纹螺母（或本体），旋转内螺纹螺母。扳手一定要向内拧（如图7所示），可以避免因接头或扳手突然松动，而打到了工人自己或周围的设备、管道。
（4）一定要用手指拧紧后，才能用扳手拧；切勿直接用扳手拧紧，否则会损坏螺纹。
（5）使用一头是螺纹连接的VCR接头（如 Male to Male NPT Connector、Male toFemale PT Connector）时要注意螺纹的类型（或标准），是NPT（60度圆锥管螺纹，美标产品常用）、PT（55度圆锥管螺纹，国内常用，日本也用得较多），还是其他类型。
（6）不要在管路有压力的情况下安装和紧固VCR接头。
（7）不要混用不同材质或不同品牌的VCR接头组件（本体、接头、螺母、垫片等）。

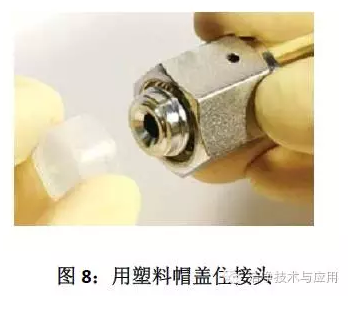

（8）必须保证VCR接头表面清洁（内包装塑料袋只有在安装时才能拆开）；安装过程要避免划伤表面（特别是密封面），要随时将敞开的接头封起来（可以用自带的塑料帽或无尘胶带，参见图8）。
警告：密封面污染或划伤会造成泄漏隐患
（9）重新安装VCR接头时，必须更换新垫片。
小编总结：VCR连接方式对于一些高纯气体，是非常常用的一种连接，比焊接方便且可拆卸，效果比LOK更好，所以一些要求高的场合会经常用到，这篇文章对VCR接头的安装做了比较详细的介绍；
