洁净室常用彩色彩钢板图文详解

文章来源：http://www.iwuchen.com/ 2017年10月11日点击数：8653

一、彩板生产工艺流程

彩色涂层钢板是以冷轧钢板和镀锌钢板为基板，经过表面预处理（脱脂、清洗、化学转化处理），以连续的方法涂上涂料（辊涂法），经过烘烤和冷却而制成的产品。

常见的二涂二烘型连续彩色涂层机组工艺流程主要生产工序为：开卷→预处理→涂敷→烘烤→后处理→卷取。

彩色涂层钢板的涂层结构

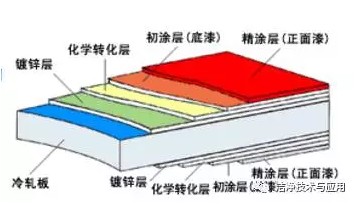

双面二涂二烘彩色涂层钢板的涂层，如下图所示

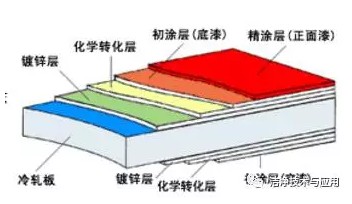

上表面二涂二洪，下表面涂一层的彩色涂层钢板的涂层，如左图所示（此类背面漆一般不宜当正面使用）

彩色涂层钢板是以冷轧钢板，电镀锌钢板、热镀锌钢板或镀铝锌钢板为基板经过表面脱脂、磷化、铬酸盐处理后，涂上有机涂料经烘烤而制成的产品。彩色涂层钢板的常用涂料是聚酯(BHP XRW涂覆系统，宝钢JZ，韩国PGS，台湾PE )，其次还有硅性树酯(PSS)，氟树脂(PVDF)等，涂层结构分二涂一烘和二涂二烘，涂层厚度一般在表面20-25μ，背面8-10μ。彩色涂层钢板通常引用的标准是美国ASTM A527(镀锌)、ASTM AT92 (镀铝锌)，日本JIS G3302，欧洲EN/0142，韩国KS D3506，宝钢Q/BQB420

二、彩色涂层钢板的涂料种类

彩色涂层钢板用涂料一般根据用途分为两大类：即建筑用和家电用。建筑用涂料根据使用环境的不同，在环氧树脂、聚酯树脂、聚氯乙烯塑料溶胶、硅改性聚酯和聚偏氟乙烯中选择。家电用涂料一般采用聚酯树脂。彩色涂层钢板的涂料包括底漆、面漆和背面漆。

1. 底漆种类和膜厚

底漆有环氧树脂、聚酯树脂、丙烯酸树脂和聚氨酯树脂四类。一般根据产品的用途、使用场合、加工程度，以及与面漆的配套来选择底漆。底漆的膜厚通常为5μm。

（1）环氧底漆

与基材的附着力良好、耐水、耐碱、抗化学腐蚀性好，是最早的卷材用底漆，柔韧性能不如其它底漆。

（2）聚酯底漆

（3）对基材的附着力好、柔韧性优异，对潮湿的环境较敏感、耐化学药品

性不如环氧底漆。

（4）水溶性丙烯酸底漆

（5）对基材的附着力良好，很好的柔韧性、有机溶剂含量低、低温固化、不宜在潮湿的环境中储存，对预处理要求高。

（6）聚氨酯底漆

（7）具有耐化学药品性、耐磨擦性、耐久性、柔韧性好。

2. 面漆种类和膜厚

最常用的面漆有聚酯、硅改性聚酯、聚氯乙烯塑料溶胶和聚偏氟乙烯等。（1）聚酯

聚酯（PE）附着力好，在成型性和室外耐久性方面范围较宽，耐化学药品性中等。

3、高耐候聚酯（HDP）抗紫外线性优良，具有很高的耐久性，其主要性能介于聚酯和氟碳之间。

4、聚偏氟乙烯（PVDF）具有良好的成型性和颜色保持性、优良的室外耐久性和抗粉化性、抗溶剂性，颜色有限。

（2）硅改性聚酯

硅改性聚酯（SMP）涂膜的硬度、耐磨性和耐热性良好，以及良好的外部耐久性和抗粉化性，光泽保持性和柔韧性有限。涂膜的硬度、耐磨性和耐热型良好；以及良好的外部耐久性和不粉化性、光泽保持性和柔韧性有限、成本中到高。

（3）聚偏氟乙烯

具有良好的成型性和颜色保持性、优良的室外耐久性和抗粉化性、抗溶剂性、颜色有限、价格贵。

（4）聚氯乙烯塑料溶胶

优良的外部耐久性和抗化学药品性、抗损坏性、美观、需特制底漆配套。表面可以有光滑型，用于压花或自动收缩型形成花纹。涂层厚度一般大于100μm。除塑料溶胶外，一般情况下，底漆加面漆的涂层厚度≥20μm，其产品各项性能可达到预定的目的。

试验所用基板为相同镀锌量的热镀锌基板，涂上相同厚度的环氧底漆，不同厚度的聚酯面漆，在底漆+面漆的涂层总厚度≥20μm时，经过720小时的盐雾试验，其耐蚀级别均小于等于二级。

2. 涂料的颜色和光泽

3. 一般情况下可根据生产厂的标准颜色进行选择，这可以缩短生产前期的工作量。若需特殊颜色，因涂料需首先在涂料生产厂进行小样配制，且各项性能达到要求时才能生产，因此从订货到彩板的生产时间就会较长。

4. 用60度反射角测量的涂层表面光泽度，数值越大、光泽度越高。一般家电用彩涂板光泽度较高，建筑上使用的涂料为中光或亚光，在30~55之间。这是因为高光泽涂料用于建筑上对阳光的反射强、刺眼；若在室内，晚上在灯光下易造成视疲劳。

5. 背面漆的种类和颜色

当背面只涂一层漆时，这一层背面漆一般不考虑耐蚀性，膜厚通常为8~10μm。

这时若选用热镀锌基板，一般情况下，用于制作建筑外板内侧用尚可。 .

若准备制作夹芯板，需在背面贴保温材料，应指明，以便提供与保温材料的

粘结剂粘着良好的背面漆，膜厚为5~8μm。

在沿海地区、重工业区、化学工业区等腐蚀严重的环境里，或者日夜冷热温

差较大，经常结露的场合，背面涂一层漆不能起到足够的保护，此时必须在背面涂二次涂层以达到防腐目的。二涂二烘背面漆一般情况下按彩板生产厂所定的颜色进行生产，且这种二涂二烘的背面漆对防止运输途中的磨擦有很好的效果。

三、关于一般彩涂板的问题

1 什么叫彩色涂层钢板?

答: 在连续机组上以冷轧带钢，镀锌带钢（电镀锌和热镀锌）为基板，经过表面预处理（脱脂和化学处理），用辊涂的方法，涂上一层或多层液态涂料，经过烘烤和冷却所得的板材即为涂层钢板。由于涂层可以有各种不同的颜色，习惯上把涂层钢板叫做彩色涂层钢板。又由于涂层是在钢板成型加工之前进行的，在国外这叫做预涂层钢板。

2 为什么要选用彩色涂层钢板？

答: 1、由于涂层钢板在生产中对各道工序进行严格控制，在外观，耐用性和加工性方面保证具有均匀的质量。

2、大批量生产的涂层钢板价格低廉，与成品件涂层处理法相比，涂料中的固体成份含量高，有机涂料损耗低，经济上合算。

3、使用涂层钢板可大大简化加工工艺，且不存在因化学处理涂漆和烘烤等所造成的环境污染。

3 彩色涂层钢板的用途？

答: 彩色涂层钢板具有轻质，美观和良好的防腐性能，又可以直接加工，因而可广泛应用于建筑业，造船业，车辆制造业，家具行业和电气行业等。

4 彩色涂层钢板采用哪些涂料种类？

答: 涂料种类有环氧，聚酯，硅改性聚酯，聚偏氟乙稀，聚氨酯等。

5 如何选用彩色涂层钢板？

答: 根据使用环境和用途的不同，应选用不同基板或不同涂料类型的彩色涂层钢板，通常建筑外用，应选用热镀锌基板的彩色涂层钢板，镀锌量一般为≥180克/米2(双面)。要求10~20年保光保色性时,应选用聚偏氟乙烯涂料。在建筑上用作瓦楞板时最好选用上、下表面都2涂2烘生产的彩色涂层钢板，在制作夹芯板时，则选用上表面为2次涂层，下表面为1 次涂层的彩色涂层钢板。

6彩色涂层钢板的颜色有多少种？

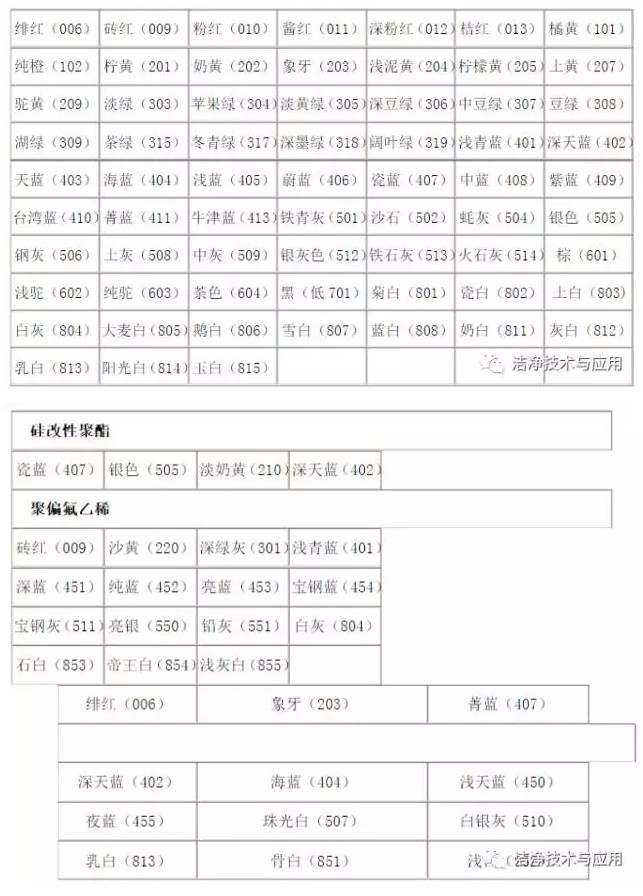

答: 目前能提供的上表面颜色如下：聚酯类：（括号内数字代号是宝钢的颜色代码）

彩钢板颜色表

7 运输，装卸和储存应注意什么？

答: 彩色涂层钢板卷一般用卡车，火车和船运输。决定运输方式时要运输成本，途径和工作效率，运输需要的时间，挡灰、雨、雪的能力，能加快速度的能力，不管采用何种方式运输，必须小心谨慎，以保证装载量不超过车辆的限重和标高，采取充分的预防措施，防止运输过程中卷（板）发生意外移动。运输车辆的表面应无坑，无螺钉等，否则会损坏或戮坏钢板。钢卷在装卸时，使用的吊具要考虑吊具施于钢卷边部的压力，保证不会压凹或损坏钢卷，不能超出吊具的载重量；钢卷和吊具间接触区域上钢卷重量的分布，保证支撑的牢固性，且对钢卷损害最小。

在叉车或吊钩上应有橡皮垫，可在与钢卷接触时起缓冲作用，防止损害钢卷。吊起或放下钢卷时，确保已固定并支撑住，不会滚动或翻倒，放下钢卷时，防止压着捆带锁扣或地面上的凸起物。存放彩涂产品的仓库温度应恒定，防止发生结露，卧式钢卷尽量不堆放，迫不得已需堆放时，在钢卷相互接触处不能有捆带锁扣，钢卷间放毛毡缓冲材料，窄卷放在宽卷上，轻卷放在重卷上。为便于吊运，钢卷与墙壁间应保持一定距离。避免钢板接触地面，固定钢卷采用垫木，减少意外或危险的移动。按先进先出的原则进行周转，组织好物流，大批量减少搬运卷板，合理安排便于钢卷进入使用状态。

8如何防止彩色涂层钢板存放腐蚀？

答: 涂层钢板在建筑上已成功地便用了许多年，合适安装的建筑板在正常的维修条件下具有优良的抗腐蚀性能。然而如果在工地上操作和存放不当，建筑用涂层板会在安装之前过早地腐蚀损坏。水是涂层钢板存放腐蚀的一个必要的先决条件，当水或水蒸气沿在板包边部时，由于毛细作用可渗入到板之间。如果运输时不小心，在工地上卸料时，水就可能出现在板之间，周围湿度和温度的循环，由于冷凝，也会促成水侵入到存放的板包中，雨和雪是可造成涂层钢板存放腐蚀的潜在水源。除水以外，另有2 个促使涂层钢板腐蚀的重要因素，即温度和时间，温度升高，腐蚀会加速；给于足够的时间，板包变成湿的，存放腐蚀就可能在大多数工地上的条件下发生。涂层钢板存放腐蚀可这样防止；?减少地上存放时间。?减少与水的接触。降低温度。

四、储存和运输

（1）储存

彩色涂层钢板，尽管在钢板表面有镀锌层和有机涂层的双重保护，但如果长期在潮湿的状态下，表面所积存的水（包括空气中结露产生的水）会逐渐渗透通过有机涂层，从而造成有机涂层膜下锌层的腐蚀，因此在储存时必须注意： 1、不被水浸湿，存放在室内，避免露天堆放。

2、室内应干燥通风，无腐蚀性气体，必须避免放在易发生结露以及冷暖温差变化大的地方。迫不得已暂时存放室外时，底下一定要有方形枕木作垫木，并注意通风良好，选择平坦的地面，垫木上方也要水平，以使钢板堆放在同一高度上，防止发生翘曲，产品上面要盖上防雨布，保护产品不直接受日晒雨淋。

3、若彩色涂层钢板受到雨淋或有了结露，应马上拆包迅速干燥，除去湿气，并尽早使用。

4、钢卷应尽量保持出厂时的状态存放，不要堆积，以免损伤涂层。

5、彩色涂层钢板不要放在砂土、灰尘多的地方。钢板上面若积存砂土、灰尘，可能损伤涂层钢板的涂膜。且砂土、灰尘的积存，会使涂层表面不容易保持干燥，成为产生腐蚀的根源。

6、应避免长期存放，使用时以先进先用为原则，以免长期留存不用所造成的污染、碰伤，以及新、旧产品混用时出现微小的颜色差异，尤其在沿海及工业气氛的环境中，更应缩短存放期。

7、为了排除因某种原因滞留在板包内钢板表面的水分时，钢板在仓库里可以倾斜放置，适宜的倾斜角度为3.5度。

（2）运输

彩色涂层钢板表面的有机涂膜很容易碰伤，在运输时须特别注意。

1、按照生产厂家的产品出厂状态，原封不动地运输，不能为便于装运，卸掉垫木或把产品上、下颠倒。

2、钢板和钢卷在装卸时，为防止碰伤，须使用橡皮垫与吊具隔离，或使用专用吊具。

3、装运彩板的车厢应打扫干净，铺上厚橡皮垫或使用专用防护装置，以防钢卷外围碰伤。尤其应该避免卧式放置的钢卷摆在高低不平的卡车车厢底板上。

4、采用立式包装时，彩卷的运输和装卸也保持立式。要把立式钢卷横放时，应使用翻卷机。

5、运输钢板和卷时应牢牢固定，以避免钢板之间产生相对移动及钢卷滚动从而造成擦伤。

6、在把彩色钢板一张张地取出时，绝不能拖拉，否则切口和切断时产生的毛边会使钢板表面产生刮痕、擦伤。因此在取出或移动钢板时，需两个人一起拿着钢板的两端搬动，绝不能拖动。且应轻拿轻放，不要碰到其它硬物。

7. 运输中因条件限制不得不露天进行时，应盖上雨布，保护产品不直接受日晒雨淋。

原文来源：无尘无菌洁净室专家微信号：rfilter http://www.iwuchen.com/
