洁净室高效送风口如何选型?

文章来源:http://www.iwuchen.com/  2017年07月13日  点击数:752

在FFU大行其道的年代,突然想聊聊高效送风口的选型。高效送风口的种类有很多,不同类型的高效过滤器适合的环境也有所不同

高效送风口又称之为HEPA-BOX 高效静压箱送风口或者高效过滤器送风口,高效过滤风口等。

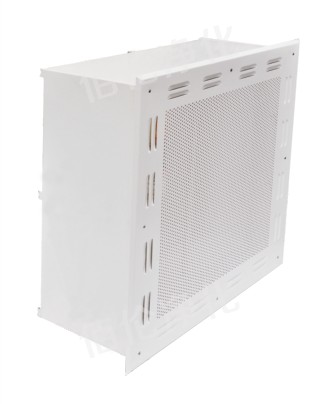

下图是常见的送风口类型。

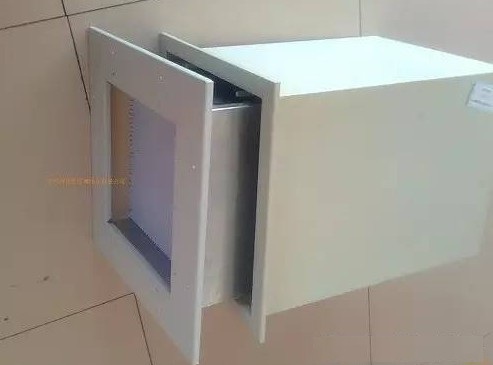

洁净室高效送风口


基本结构:

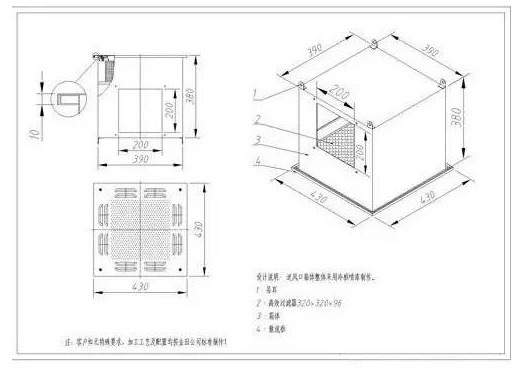

高效送风口图纸

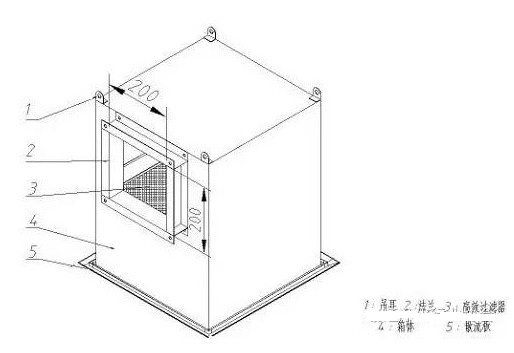

高效送风口图纸


以上造型属于N多年不变的经典造型,和上图散流板不同,还有两种外观:

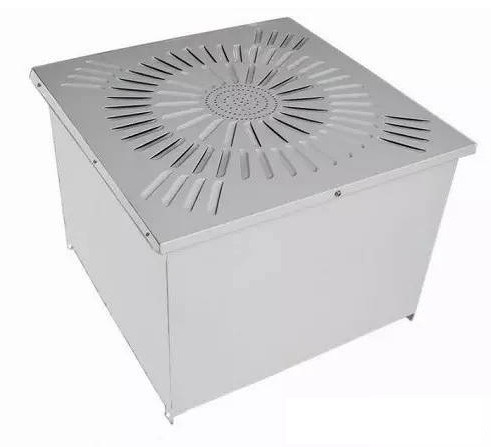

高效送风口

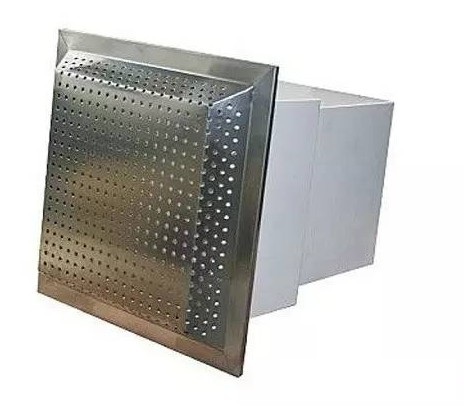

高效送风口

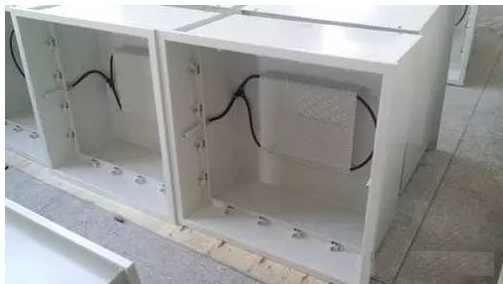

我们看到上方图片箱体有个阶梯,这个是近年出现的用在制药厂的送风口,此类的高效送风口常常如下图构造:

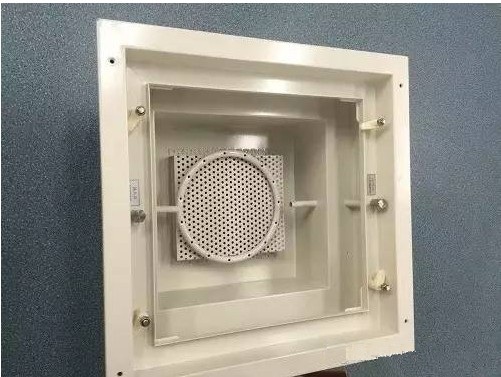

DOP高效送风口

DOP高效送风口

DOP高效送风口

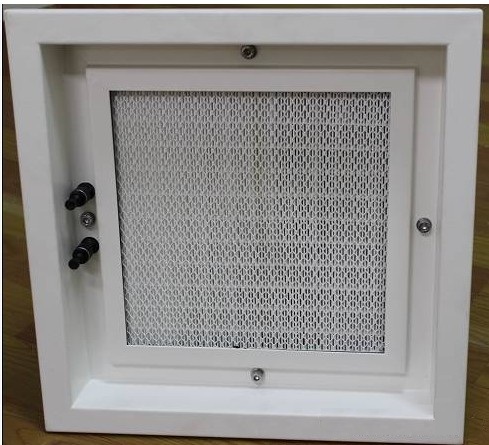

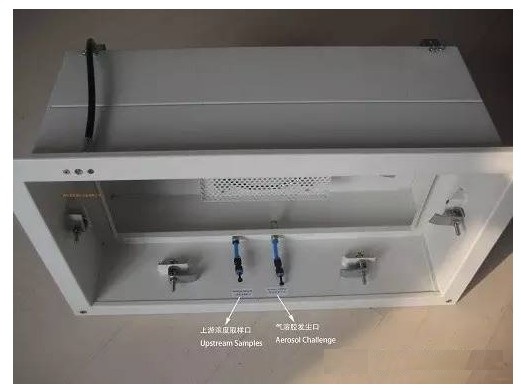

主要特点是多了一些检测口,压块的数量也多,主要是制药行业对密封性需要严格验证。黑色圈圈的作用是什么呢?欢迎大家留言探讨。

过滤器的密封形式,基本分为液槽密封(比如上方药厂用的高效送风口)和平口胶垫密封,下面这两种方式是什么密封形式呢?

DOP高效送风口

DOP高效送风口

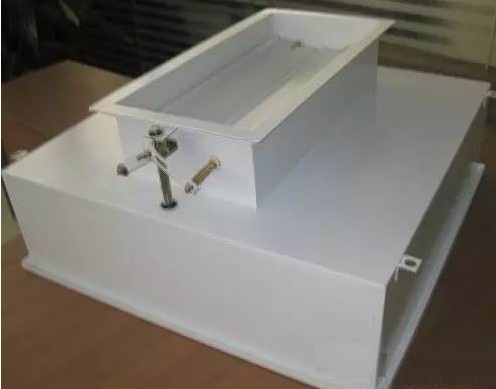

高效送风口(www.bacclean.com)的通常加装阀门,可以在吊顶夹层内进行风量调节,不妨称之为上调节,现在还有一种调节方式,叫下调节,主要原理是通过下方螺杆及传动机构,带动入口调节阀叶片转动,外观如下图:

DOP高效送风口

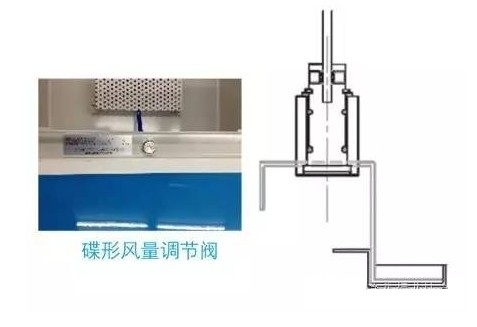

下图为广州佰伦净化设备制造有限公司的下调节机构图:位于箱体底部的蝶阀调节装置与蝶形风阀之间由一根金属钢节丝杆相连。可直接从底部旋转词装置以控制蝶阀。

DOP高效送风口


高效送风口安装方式

1.安装空间足够时,尽量选择顶进风的送风口。
2.送风口的表而涂层,尽量选用喷塑或烤漆的。
3.避免选用喷漆涂层(该涂层易剥落)。
4.应选用保温型的送风口。
5.扩散板应选用凸形扩散孔板。
6.尽量选用压框压紧结构的送风口,这种结构在压紧高效过滤器时受力均匀(特别是铝合金框的高效过滤器,受力不均匀是容易变形。

高效送风口

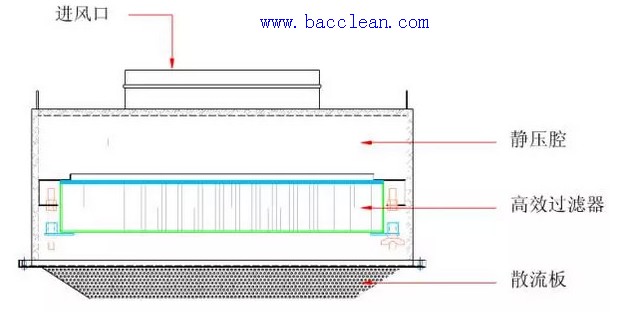

 高效送风口主要分为四个部分:
1.进风口:有圆形和方形;
2.静压腔:其作用是将气流的动压转变成静压,从而起到降低阻力,减小噪音,使出风口气流更均匀,静压腔高度不宜过小,否则会造成出风不均、阻力过大等后果;
3.高效过滤器(HEPA),过滤空气中的尘埃粒子;
4.散流板:作用是扩散气流、装饰。


看到这里是不是觉得思路有些乱,我们先稍微整理一下:


高效送风口分类:

按散流板外形:可以分为孔板、带条缝的孔板、辐射型条缝板三种;

按密封形式:基本可分为正压密封(液槽、胶条)和负压密封两种;

按调节阀调节方式:可分为上调节和下调节两种;

按是否含PAO气溶胶检测口:又可分为带检测口和不带检测口两种;

按接口的外形:可以分为圆形接口和方形接口两种;

按接口的位置:可分为顶接和侧接两种。

(现在你知道设计师为什么对高效送风口有着深深的敌意了吧)

这绝对不算完如果按风量和尺寸分,看下表:

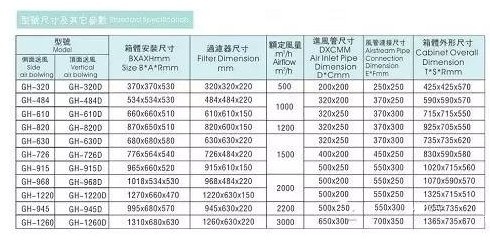

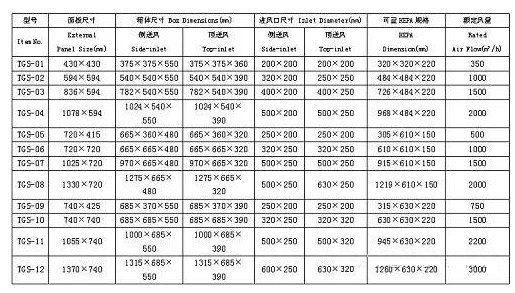

高效送风口参数

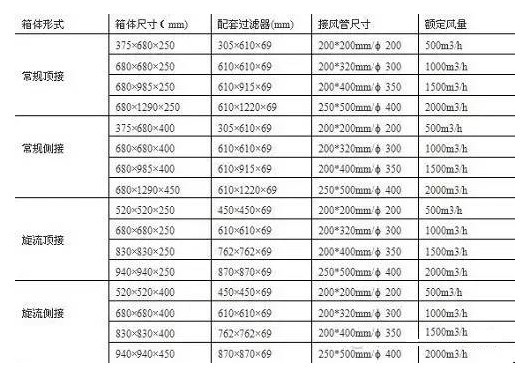

还有类似的:

高效送风口参数。。。


高效送风口参数

。。。

高效送风口参数


基本上每一个净化设备生产厂家都有自己的尺寸标准,是不是脑袋都要炸了?


不过也是有规律的:

比如,高效送风口的风量是递增的:300-500-700-1000-1200-1500-1800-2000-3000

高效送风口的尺寸是跟着过滤器尺寸变化的,过滤器尺寸又分国标和欧标两种(这个又扯远了,要深入考证的话,估计比这篇文章要长几倍)。

规律自己找找? (提醒:注意过滤器厚度为292的大风量高效送风口)。

看了这篇介绍,是不是对高效送风口的选型很了解了呢?


小编:咱们还是用FFU送风吧?!

做药厂的同志们表示很受伤)


虽然FFU系统在电子厂房大批量的使用,但是,制药厂、食品厂等对净化系统需要验证的净化系统,高效送风口的地位仍无法取代。

但是这么繁杂,怎么选?

严肃对待, 认真计算,谨慎选择,& 保持微笑!
